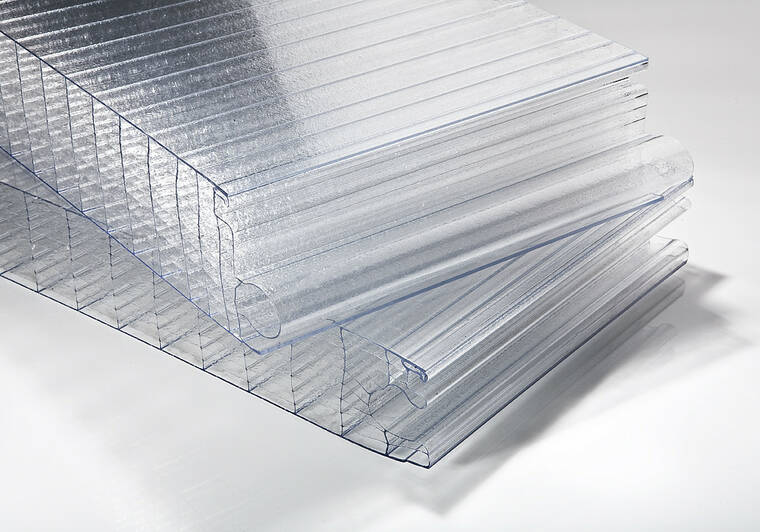

PLATTEN RODECA®
sind Hohlraumplatten mit einer Stärke von 50 mm bzw. 60 mm und mit der inneren Struktur S10F bzw. S12F. Die Platten sind mit dem Feder-Nut- Schlosssystem versehen, welches ihre gegenseitige Verbindung ohne weitere tragenden Hilfselemente ermöglicht. Die Widerstandsfähigkeit gegen die schädliche Wirkung von UV-Strahlung wird durch eine einseitige Co-extrudierte Schutzschicht sichergestellt.
Die Anwendung der Platten RODECA eignet sich vor allem dort, wo die Glasmaterialien infolge von Erschütterungen und Vibrationen beschädigt werden könnten oder bei Konstruktionen, die nicht in der Lage sind die großen Belastungen, durch das Gewicht von Glas, auszuhalten.
Materialhersteller:
Teschnisches Blatt:
Unseren technischen Berater kontaktieren
Die Hohlraumplatten mit der Stärke von 50 mm bzw. 60 mm mit der inneren Struktur S10F bzw. S12F, verbunden mit dem Feder-Nut-System, welches ihre gegenseitige Verbindung ermöglicht. Widerstandsfähiger gegen Erschütterungen und Vibrationen und leichter als Glaskonstruktionen.
- hervorragende Wärmedämmeigenschaften
- sehr gute Lichtdurchlässigkeit
- exzellente Schlagbruchfestigkeit
- einfache und schnelle Montage
- gutes Verhalten im Feuer (schwer zu zünden gemäß DIN 4102 -1)
- nicht zerschlagbar auch bei extremen Temperaturen
- 10 Jahre Garantie
Verwendung der Platten RODECA®
- Wände und Streifenfenster in wirtschaftlichen und landwirtschaftlichen Anwendungsbereichen und in Sporthallen.
- Verglasung von Sattel - und Shedoberlichten.
Spezielle Behandlungen
- Behandlung HEATBLOC senkt IR-Strahlung (prallt bis zu 60% der IR-Strahlung ab).
- Behandlung BICOLOR bewirkt einen 3D Effekt, der sich je nach Blickwinkel und Licht verändert.
Montage der Platten RODECA®
Die Montage der Platten RODECA® wird mit original Alluminiumprofilen durchgeführt, die in die Bauöffnung befestigt werden. Verwendung von vollständigem Zusatzalluminiumsystem der Profile ermöglicht eine sehr schnelle und einfache Montage. Für die Abdichtung der inneren und äußeren Seite des Überganges zwischen dem Polycarbonat und dem Alluminiumrahmen wird eine Gummidichtung verwendet. Wenn die Plattenhöhe aufgrund der statistischen Berechnung den empfohlenen Ausmaß übersteigt (siehe Konstruktionskriterien), muss die verglaste Fläche mit einer speziellen Anker zum horizontalen Riegel oder vertikalem Trägerelement befestigt werden. Diese Anker rasten in die dazu bestimmte Nut in der Platte ein.
Die detaillierte Montageanleitung der Platten RODECA® finden Sie in dem Download-Dokument.
Abdichtung der Hohlräume
In extrem verunreinigten und staubigen Betrieben
wird zur Abdichtung der Hohlräume spezielle Alluminiumstreifen oder dampfdurchlässige Streifen verwendet.
In extrem verschmutzten Betrieben und in Betrieben mit hohem Anteil an Staubpartikeln (kleiner als 20 µm) kann passieren, dass auch die kleinste Streifenbeschädigung bei der Plattenmontage in der Verbindung Feder-Nut in der Verbindung mit Vakuumeffekt der verschlossenen Hohlräume die anschließende Festsetzung der Staubpartikeln in den Plattenhohlräumen verursachen kann.
Da das Plattenmaterial sehr stark statistisch aufgeladen ist, zieht es die Staubpartikeln und weitere Verunreinigungen an, die dann kaum aus den Hohlräumen mechanisch zu entfernen sind.
Empfehlung
Für die Verstopfung von Plattenhohlräumen in extrem verschmutzten und staubigen Betrieben empfehlen wir die Verwendung von Butylstreifen mit Alluminiumträger, die über eine hohe Adhesionsfähigkeit verfügen, wodurch die Hohlräume perfekt vor dem Durchdringen der Staubpartikel geschützt werden.
Gleichzeitig wird empfohlen, die Ritze auf der inneren Seite der Verglasung mittels Schlossplatten mit transparenten Neoprendichtung dicht zu machen, die den Verbindungsraum zwischen den Schlossplatten ausfüllen. Bei der Anwedung von Neoprendichtung wird die sichtbare Staubmenge in der inneren Verbindungsnut der Schlossplatten deutlich verringert. Die Dichtung ist für sämtliche Arten der Schlossplatten AKYVER und RODECA verfügbar.
| Struktur | W10 | W12 | |||
|---|---|---|---|---|---|
| Wandanzahl | 10 | 12 | |||
| Gewicht (kg/m2) | 5,0 | 5,5 | |||
| Lagerbreite (mm) | 495 | 500 | |||
| Länge (mm) * | 6000 oder 7000 | 6000 oder 7000 | |||
| Farbe ** | klar opal HEATBLOC |
klar opal HEATBLOC |
|||
| Wärmestabilität (°C) | -40 bis +135 | -40 bis +135 | |||
| Lichtdurchlässigkeit (%) | durchsichtig | 48 | 42 | ||
| Opal | 21 | 18 | |||
| U-Wert (W/m2 °C) | 0,90 | 0,75 | |||
| Lärmdämmung (dB) | 24 | 24 | |||
* Weitere Abmessungen auf Anfrage
** Aufbereitung HEATBLOC reduziert die IR-Strahlung
