Kompozitní bezpečnostní desky SecuLam BR
jsou vícevrstvé desky zhotovené z transparentních polymerů (polykarbonát) a skla. Jsou vyráběna v autoklávu za vysokého tlaku a teploty. Jsou navržené k osobní ochraně.
Desky odolávají násobnému výstřelu různých typů střel bez tříštivých úlomků na vnitřní straně. Desky SecuLam BR nacházejí uplatnění v širokém spektru aplikací. Desky si zachovávají vysokou průhlednost i po násobných výstřelech.
Kontaktujte technického poradce pro toto zboží
Evropská harmonizovaná balistická norma ČSN EN 1063 popisuje podmínky, při kterých jsou testována neprůstřelná skla a zasklení. Norma ČSN EN 1063 je použitelná pro zasklení v budovách, dopravních prostředcích a dalších aplikacích. Norma má mnoho společných znaků s dalšími evropskými balistickými normami, jako jsou např. holandská norma NIJ 0108.1 nebo německé DIN balistické normy. V případě potřeby je možné materiály SECULAM nechat testovat podle dalších evropských balistických norem.
Desky Seculam BR mají široké spektrum využití dle třídy bezpečnosti. Jsou vhodné tam, kde je vyžadována nízká hmotnost, např. ochrana obličeje, ochranné štíty nebo bezpečnostní zasklení. Dále se využívají jako ochranné štíty, bezpečnostní zasklení automobilů, strážních budek nebo jako ochranné prvky letišť, metra, ambasád nebo sportovních hal a stadionů.
Typy bezpečnostní skel SecuLam BR
SecuLam BR1
- odolává násobnému úderu střelám .22 LR
- bez tříštivých úlomků na vnitřní straně
- odpovídá požadavkům normy EN1063 BR1 NS
SecuLam BR2
- odolává násobným výstřelům
- běžně používané 9x19 mm pistole Parabellum
- odpovídá požadavkům normy EN1063 BR2 NS
SecuLam BR3
- odolává těžkým kulkám .357 Magnum
- je plně plastový, nízkohmotnostní a relativně slabostěnný
- odpovídá požadavkům normy EN1063 BR3 NS
SecuLam BR4
- patří mezi nejlehčí bezpečnostní skla
- nabízí ochranu proti nejtěžším jednoručním střelným zbraním, která jsou dnes známa
- SecuLam BR4/SG2 byl úspěšně odzkoušen proti násobným výstřelům výkonným .44 Magnum a extrémně těžké kulce Brenneke
- odpovídá požadavkům normy EN1063 BR4 NS, SG2 NS
SecuLam BR5/AK47
- je prvý z řady bezpečnostních skel, odolných výstřelům z ručnic
- odpovídá požadavkům normy EN1063 BR5 NS
- vrstvená deska kombinací skla a polymerů, která byla speciálně vyvinuta jako ochrana proti průniku kulky 5,56 x 45 NATO Steel Penetrator (kulka z této vojenské zbraně se vyznačuje vysokou rychlostí a vysokou průnikovou energií)
- odpovídá požadavkůmnormy EN1063 BR6 NS
SecuLam BR6
- vícevrstvá deska odolávající střelám typu 7.62 x 51 NATO Ball (dnes velmi rozšířeným nábojem ve vojenských zbraních)
- kombinace skla a polymeru nabízí vysoce účinnou ochranu spolu s nízkou hmotností a tloušťkou desky
- odpovídá požadavkůmnormy EN1063 BR6 NS
SecuLam BR7
- nabízí úroveň ochrany dle normy EN 1063 BR7 NS, která vyžaduje, aby nedošlo k průniku vysoce účinné průbojné střely 7.62 x 51 NATO Armour Piercing
- SecuLam třídy BR7 představuje jedinečnou kombinaci materiálů, která z něj činí nejlehčí laminát dostupný na současném trhu

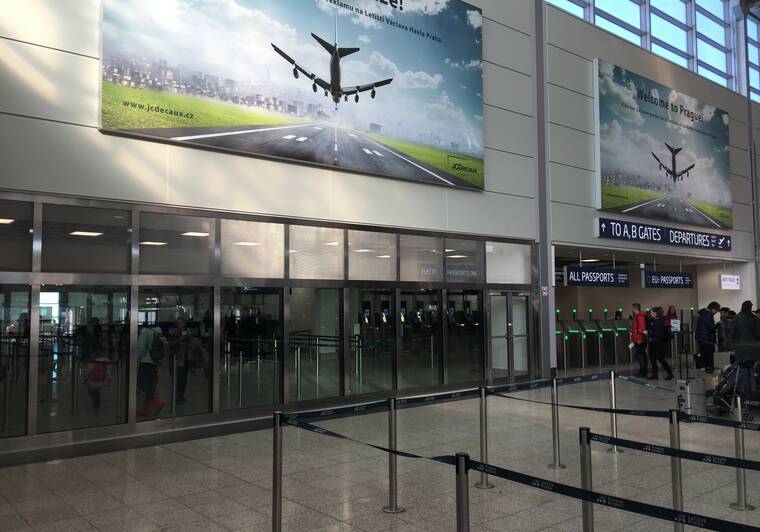

Realizace neprůstřelného zasklení
na letišti Václava Havla
Na dodávce neprůstřelných laminátů pro letiště Václava Havla jsem spolupracovali se společností Allplast. Projekt byl úspěšný a všechna okna se bez problémů podařilo osadit do ocelových rámů.
| Kompozitní desky SecuLam BR | Úroveň ochrany | Složení | Tloušťka (mm) | Hmotnost (kg/m2) |
Maximální rozměry | Možnosti |
|---|---|---|---|---|---|---|
| SecuLam BR1 | EN 1063 BR1 NS |
polymery a mezivrstvy | 14 | 16 | 1300 x 2200 | 2D tvarování, zabarvení, povrchová úprava |
| SecuLam BR2 | EN 1063 BR2 NS |
polymery a mezivrstvy | 20 | 24 | 1300 x 2200 | 2D tvarování, zabarvení, povrchová úprava |
| SecuLam BR3 | EN 1063 BR3 NS |
polymery a mezivrstvy | 30 | 33 | 1300 x 2200 | 2D tvarování, zabarvení, povrchová úprava |
| SecuLam BR4 | EN 1063 BR4 NS SG2 NS |
polymery a mezivrstvy | 32 | 38 | 1300 x 2200 | 2D tvarování, zabarvení, povrchová úprava |
| SecuLam BR5/AK47 | EN 1063 BR5 NS |
sklo / polymery a mezivrstvy | 33 | 40 | 1300 x 2200 | zabarvení, povrchová úprava |
| SecuLam BR6 | EN 1063 BR6 NS |
sklo / polymery a mezivrstvy | 43 | 83 | 1300 x 2200 | zabarvení, povrchová úprava |
| SecuLam BR7 | EN 1063 BR7 NS |
sklo / polymery a mezivrstvy | 84 | 171 | 1300 x 2200 | zabarvení, povrchová úprava |
| Zkušební podmínky | ||||||||
|---|---|---|---|---|---|---|---|---|
| Třída | Typ zbraně | Ráže | Střela | Hmotnost ( g ) |
Škála ( m ) |
Rychlost střely (m/s) |
Počet zásahů |
Vzdálenost zásahů (mm) |
| BR 1 | puška | .22 | L/RN | 2,6 ± 0,1 | 10,0 ± 0,5 | 360 ± 10 | 3 | 120 ± 10 |
| BR 2 | pistole | 9 mm Luger | FJ*/RN/SC | 8,0 ± 0,1 | 5,0 ± 0,5 | 400 ± 10 | 3 | 120 ± 10 |
| BR 3 | pistole | .357 Magnum | FJ*/CR/SC | 10,2 ± 0,1 | 5,0 ± 0,5 | 430 ± 10 | 3 | 120 ± 10 |
| BR 4 | pistole | .44 Magnum | FJ*/RN/SC | 15,6 ± 0,1 | 5,0 ± 0,5 | 440 ± 10 | 3 | 120 ± 10 |
| BR 5/AK47 | puška | 5.56 x 45 ( délka závitu 178 mm průměrně 10 mm ) |
FJ**/FN/SC | 4,0 ± 0,1 | 10,0 ± 0,5 | 950 ± 10 | 3 | 120 ± 10 |
| BR 6 | puška | 7.62 x 51 | FJ**/PB/SCP1 | 9,5 ± 0,1 | 10,0 ± 0,5 | 830 ± 10 | 3 | 120 ± 10 |
| BR 7 | puška | 7.62 x 51 ( délka závitu 254 mm průměr 10 mm ) |
FJ**/PB/HCI | 9,8 ± 0,1 | 10,0 ± 0,5 | 820 ± 10 | 3 | 120 ± 10 |
| SG 1 | brokovnice | 12/70 | tvrdá ocel | 31,0 ± 0,5 | 10,0 ± 0,5 | 420 ± 20 | 1 | - |
| SG 2 | brokovnice | 12/70 | tvrdá ocel | 31,0 ± 0,5 | 10,0 ± 0,5 | 420 ± 20 | 3 | 120 ± 10 |
Vysvětlivky:
- L - olověná střela
- CB - střela s kuželovou špičkou
- FJ - celokovový plášť
- FN - střela s plochou špičkou
- HCI - tvrdé ocelové jádro, váha 3,7 g prům. 0,1 g, tvrdost > 63 HRC
- PB - střela se zahrocenou špičkou
- RN - střela s kulatou špičkou
- SC - měkké jádro (olovo)
- SCP1 - měkké jádro(olovo) a ocelový penetrátor ( typ SS109 )
