AKUSTICKÉ OBKLADY STĚN
HLINÍKOVÝ SYSTÉM WAG-T WNC
Pohltivé akustické hliníkové obklady WAG-T WNC jsou určené jako dodatečné zlepšení akustických vlastností odrazivých protihlukových stěn, betonových stěn, tunelů a výjezdů z tunelů silničních a železničních koridorů. Jsou použitelné i pro odhlučnění technologií v průmyslových výrobách.
Splňují kompletní požadavky dle evropských norem EN 14388.
Výrobce:
Kontaktujte technického poradce pro toto zboží
![](https://www.multiplast.cz/ir/storage/multiplast_CatalogueModule-Sellers/23-photo-File-lukas-kubista--c133xc133.jpg)

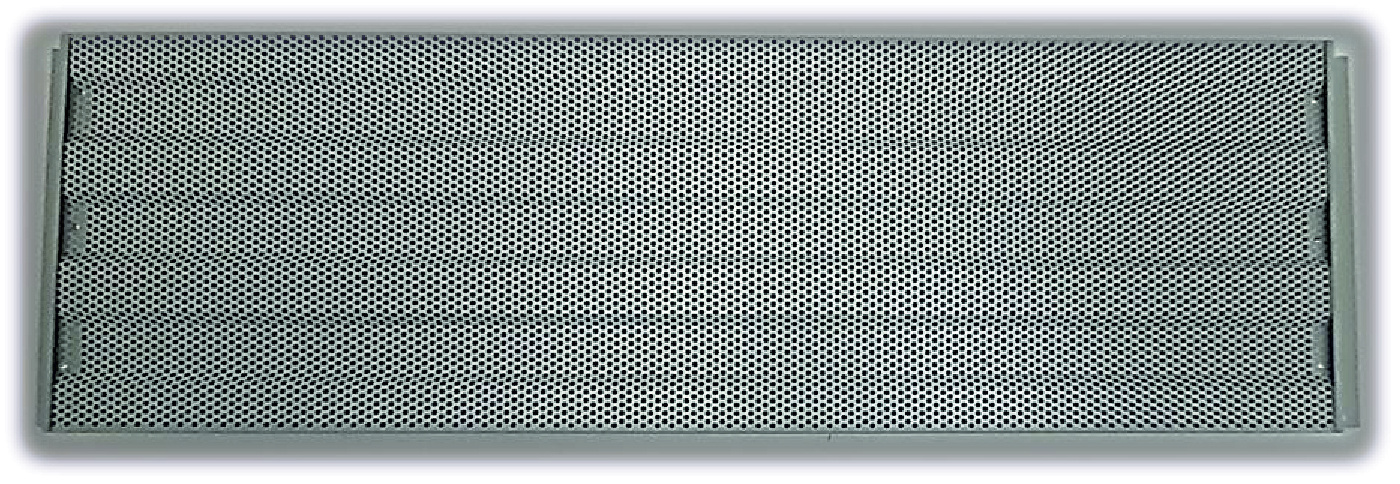

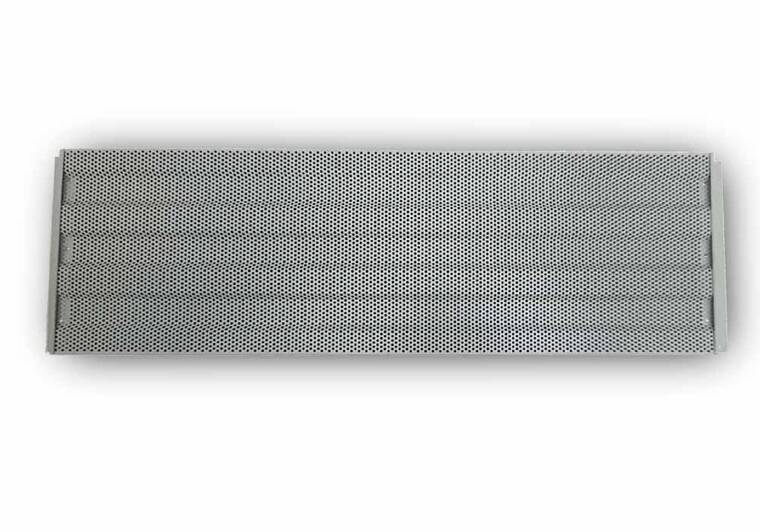

Jednostranně pohltivý akustický obklad WAG WNC-T
WNC-T (WAG NOISE CATCHER T)
Pohltivé hliníkové obklady WAG WNC-T mají vynikající akustické vlastnosti, nízkou hmotnost a dlouhou životnost. Jsou 100% recyklovatelné. Obklady WAG WNC-T jsou určeny pro dodatečné zlepšení akustických vlastností odrazivých protihlukových stěn, betonových stěn, tunelů a výjezdů z tunelů silničních a železničních koridorů.
![Akustický panel WAG – uchycení](/storage/titan_productsPanelWAG/panel-wag-uchyceni.jpg)
![Akustický panel WAG](/storage/titan_productsPanelWAG/panel-wag.jpg)

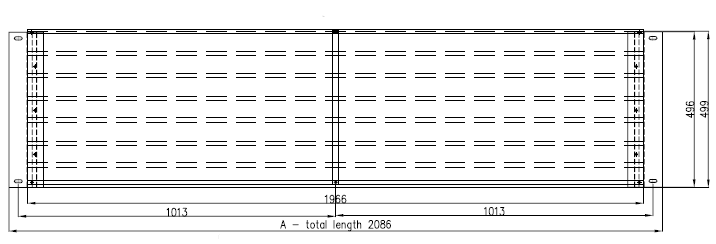

Zadní strana obkladu
![Akustický panel WAG – zadní strana panelu](/storage/titan_productsPanelWAG/zadni-strana-panelu.png)
![Akustický panel WAG – řez panelem](/storage/titan_productsPanelWAG/rez-obkladem-wag-t.png)
Řez obkladovým panelem

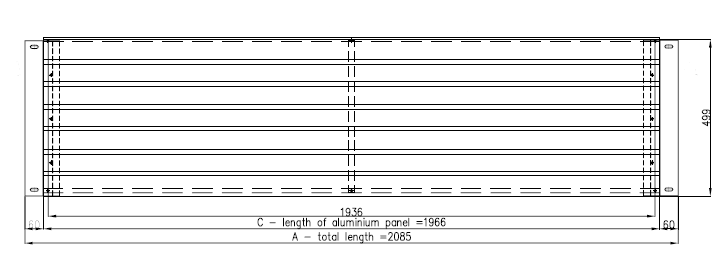

Přední strana obkladu
![Akustický panel WAG – pohledová strana panelu](/storage/titan_productsPanelWAG/pohledova-strana-panelu.png)

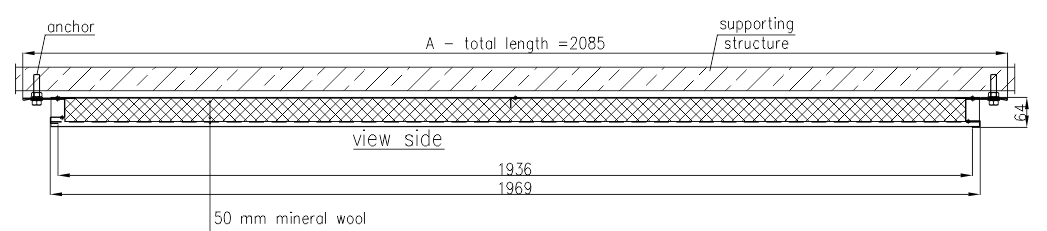

Pohled shora
upevnění na betonový odrazivý panel protihlukové stěny
(Způsob uchycení I.)
![Akustický panel WAG – pohled shora, řez](/storage/titan_productsPanelWAG/pohled-shora-wag.png)
Způsoby uchycení pohltivých akustických obkladů

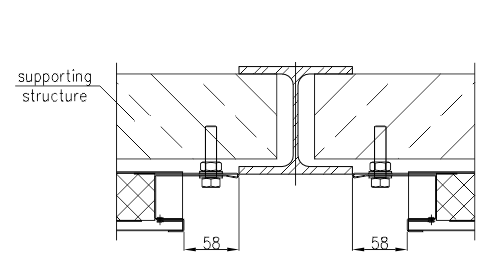

Způsob uchycení I.
dodatečné upevnění na betonový odrazivý panel protihlukové stěny
![Akustický panel WAG – spojení dvou panelů, pohled shora, řez](/storage/titan_productsPanelWAG/spojeni-panel-wag-var1.png)

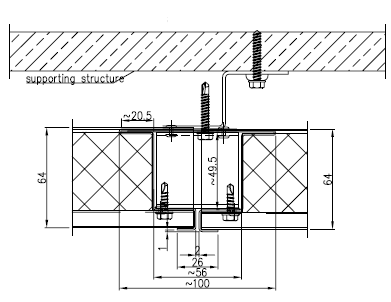

Způsob uchycení II.
upevnění na betonovou stěnu,
bez přiznané spáry mezi obklady
![Akustický panel WAG – spojení dvou panelů, pohled shora, řez](/storage/titan_productsPanelWAG/spojeni-panel-wag-var2.png)
Způsob uchycení III.
upevnění na betonovou stěnu,
s přiznanou spárou mezi obklady
![Akustický panel WAG – spojení dvou panelů, pohled shora, řez](/storage/titan_productsPanelWAG/spojeni-panel-wag-var3.png)
Vlastnosti hliníkových protihlukových obkladů
Koeficient zvukové pohltivosti dle PN-EN ISO 354:2005 | αw = 0,9 |
Zvuková pohltivost DLα dle ČSN EN 1793-1 | 12 dB |
Třída absorpce dle ČSN EN 1793-1 | A4 |
Výška obkladového panelu | 500 mm jiné výšky panelu nebo zkosené tvary na přání |
Délka obkladového panelu | 2000 mm |
Síla obkladového panelu | 63 mm |
Hmotnost za sucha | 7,97 kg/m2 |
Odolnost proti nárazu kamene | splňuje |
Chování v ohni dle ČSN EN 1794-2 (příloha A) | třída 3 |
Ochrana životního prostředí | 100% recyklovatelný materiál |
Materiál | hliník (certifikovaný 2195-CPR-1403001), minerální vlna (DoP 11/2016) |
Povrch | práškový lak nebo výroba ze svitku lakovaného plechu |
Barva | libovolná dle vzorníku RAL, možnost antigraffiti úpravy |
Montáž | na betonový panel nebo stěnu, pomocí šroubů |
