Protihlukové výplně z extrudovaného plexiskla PLEXIGLAS® SOUNDSTOP™
Extrudovaná deska z polymethylmethakrylátu (PMMA - plexisklo) se vyznačují vysokou propustností světla, dobrou odrazivostí hluku, vysokou odolností vůči UV záření, nízkou hmotností a příznivou cenou. Plexisklo má 10x vyšší rázovou houževnatost v porovnání se sklem a zároveň je o 50% lehčí. Proto jsou desky z extrudovaného plexiskla nejpoužívanějším materiálem pro transparentní výplně protihlukových stěn.
Dodávané materiály jsou certifikované dle ČSN EN 14388 a normativů pro protihlukové stěny ZTV-Lsw 06.
Výrobce:
Kontaktujte technického poradce pro toto zboží
![](https://www.multiplast.cz/ir/storage/multiplast_CatalogueModule-Sellers/5-photo-File-martinovska-lenka--c133xc133.jpg)
Desky z extrudovaného plexiskla s vysokou propustností světla, dobrou odrazivostí hluku, vysokou odolností vůči UV záření, nízkou hmotností a příznivou cenou.
- vynikající akustické vlastnosti, vzduchová neprůzvučnost DLR
- minimální deformace obrazu ve srovnání s polykarbonátem
- optické deformace ve srovnání s PC
- výborná propustnost světla
- nízká hmotnost ve srovnání se sklem
- vysoká odolnost proti UV záření a povětrnostním vlivům
- nejdelší životnost ve srovnání se všemi ostatními plasty
Certifikace protihlukových výplní
Všechny dodávané materiály jsou certifikovány v ČR a vyhovují normám pro pozemní komunikace a železniční koridory ČSN EN 14388, ČSN EN 1793-2, ČSN EN 1794-1 příloha A, ČSN EN 1794-1 příloha B, ČSN EN 1794-1 příloha C, ČSN EN 1794-1 příloha E, ČSN EN 1794-2 příloha A, ČSN EN 1794-2 příloha B, a jsou schválené Správou železnic pro použití na dráze.
Základní vlastnosti
protihlukových výplní SOUNDSTOP
- rozsah provozních teplot ( -40 až + 90 °C )
- certifikace dle ČSN EN 14388 ( ČSN EN 1793 a 1974 ) pro použití v PHS
- recyklovatelnost materiálu
- snadná údržba PHS
- 10 let záruka
- min. 35 let životnost materiálu
- certifikace dle CSN EN 1794-2 příloha B - Nebezpečí padajících úlomků třída 3/4 (:2004), třída 2 (:2011)
Standardní rozměry | |||
---|---|---|---|
Formáty (mm) | 2050 x 3050 | ||
2000 x libovolná délka do 6000 | |||
Tloušťky (mm) | 12 | 15 | 20 |

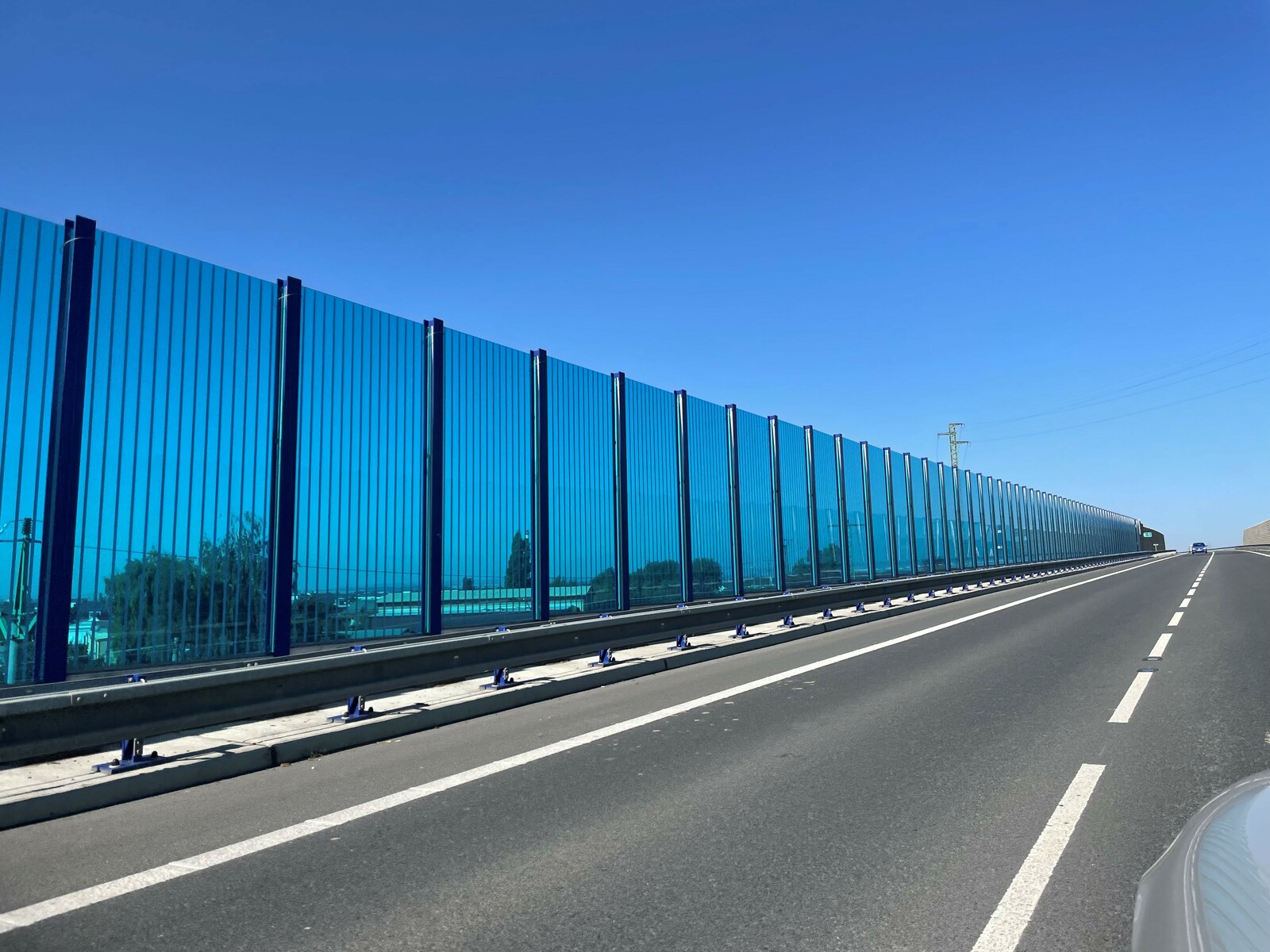

BAREVNÉ ODSTÍNY
Plexiglas® Soundstop
![PLEXIGLAS Soundstop - Clear](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-fabros-clear-clear--mm150x150.jpg)
Clear
![PLEXIGLAS Soundstop XT - Birdguard](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-birdguard-fabros-clear--mm150x150.jpg)
Birdguard
![PLEXIGLAS Soundstop XT - Birdguard White stripes](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-birdbuard-clear-white-stripes--mm150x150.jpg)
Birdguard White stripes
![PLEXIGLAS Soundstop - Clear, Black PP filaments](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-fabros-clear--mm150x150.jpg)
Clear, Black PP filaments
![PLEXIGLAS Soundstop - Midnight blue](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-midnight-blue--mm150x150.jpg)
Midnight blue
![PLEXIGLAS Soundstop - Sky blue](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-sky-blue--mm150x150.jpg)
Sky blue
![PLEXIGLAS Soundstop - Steel blue](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-steel-blue--mm150x150.jpg)
Steel blue
![PLEXIGLAS Soundstop - Spring green](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-spring-green--mm150x150.jpg)
Spring green
![PLEXIGLAS Soundstop - Forest green](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-forest-green--mm150x150.jpg)
Forest green
![PLEXIGLAS Soundstop - Sea green](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-sea-green--mm150x150.jpg)
Sea green
![PLEXIGLAS Soundstop - Smoky brown](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-smoky-brown--mm150x150.jpg)
Smoky brown
![PLEXIGLAS Soundstop - Citrine, Black PP filaments](/ir/storage/titan_productsPHS/colors/plexi-soundstop-cc-citrine--mm150x150.jpg)
Citrine, Black PP filaments
![PLEXIGLAS Soundstop - Ruby](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-ruby--mm150x150.jpg)
Ruby
![PLEXIGLAS Soundstop - Topaz, Black PP filaments](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-topaz--mm150x150.jpg)
Topaz, Black PP filaments
![PLEXIGLAS Soundstop - Amethyst](/ir/storage/titan_productsPHS/colors/plexiglas-soundstop-amethyst--mm150x150.jpg)
Amethyst
Maximální bezpečnost ptáků
a ochrana proti graffiti

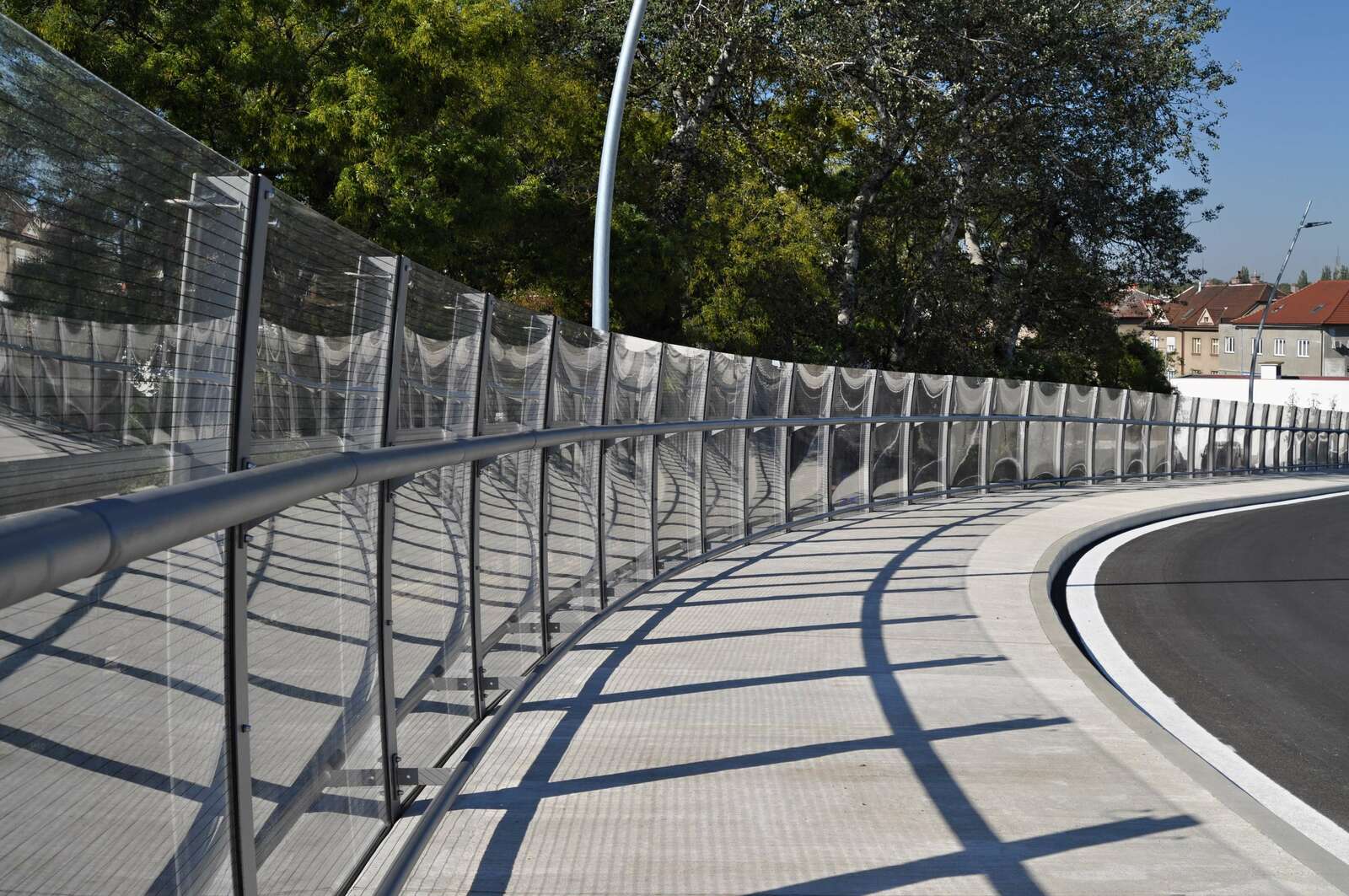

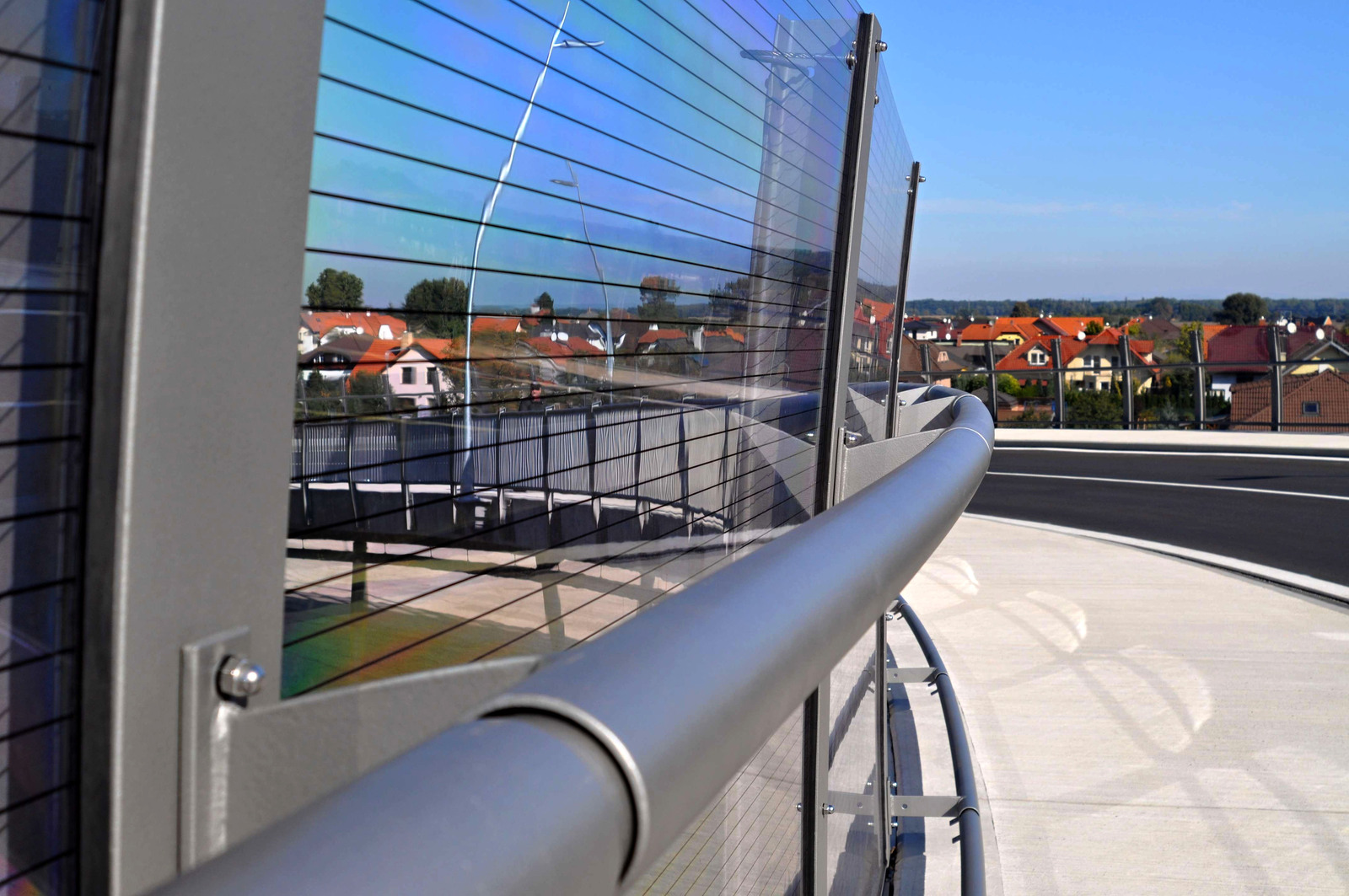

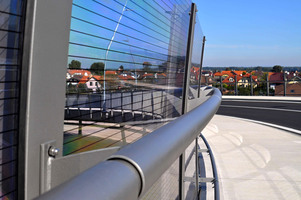

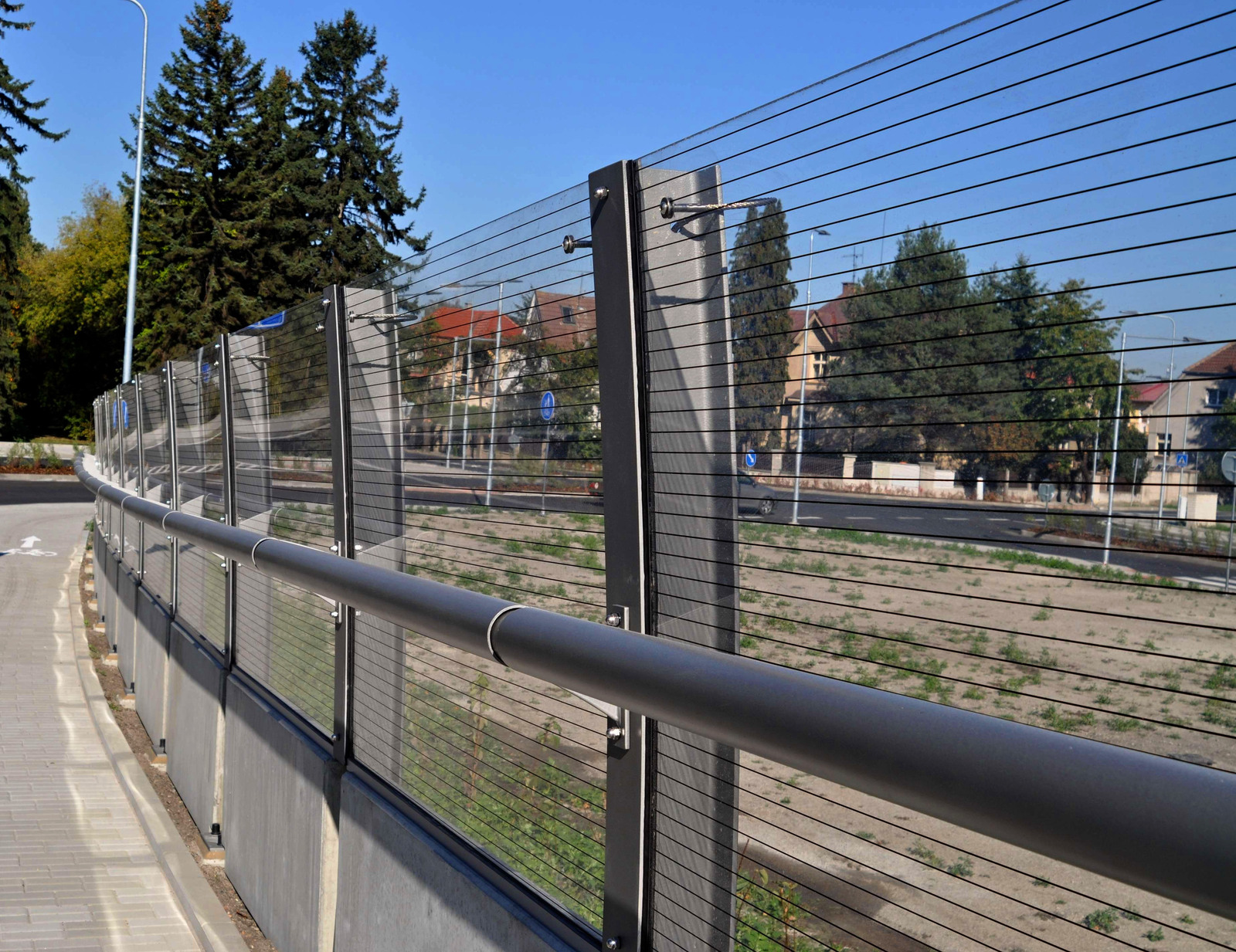

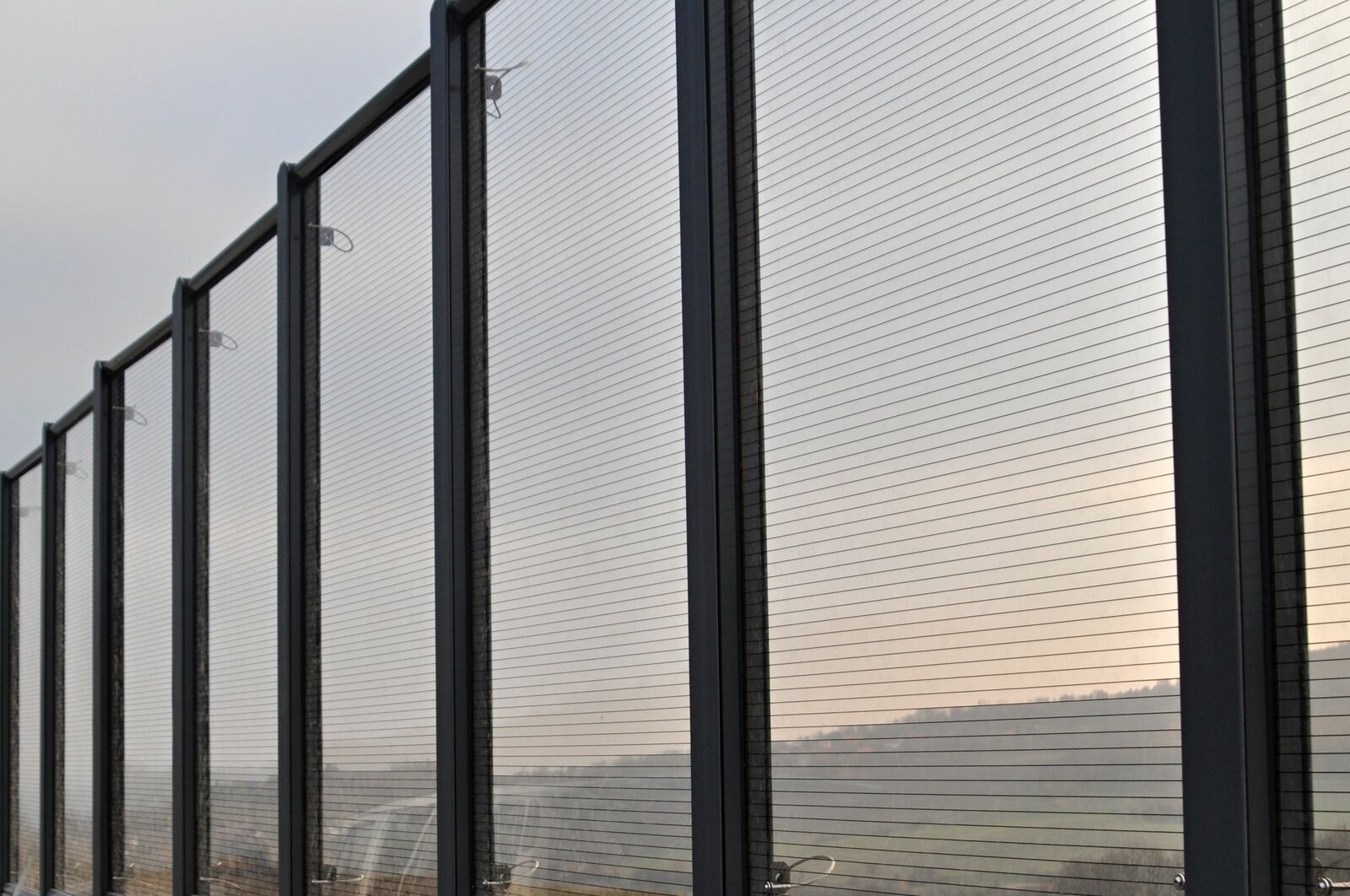

PLEXIGLAS® Soundstop XT BIRDGUARD
Speciální úprava transparentních desek PLEXIGLAS Soundstop® XT proti náletu ptáků. BIRDGUARD jsou černé linky šíře 2 mm v osové rozteči 30 mm, nově i bílé pruhy šíře 20 mm s mezerou 100 mm, orientované ve vodorovném nebo svislém směru. Černé linky nebo bílé pruhy jsou ze spodní strany natištěné na slabou PMMA fólii, a při výrobním procesu extruze materiálu je tato folie za tepla zaválcovaná do povrchu desek PLEXIGLAS Soundstop® XT.
Vysoká účinnost opatření proti nalétání ptáků byla experimentálně ověřena nezávislou studií rakouské ASFINAG a je schválena ŘSD v TP 104 pro použití v PHS. Pouze díky této moderní technologii výroby desek je možné garantovat 100% odolnost proti omytí ochranných prvků – černých linek nebo bílých proužků při odstraňování graffiti.
článek - systémy zamezení nalétávání ptáků![](/storage/titan_productsPHS/rsd-logo.jpg)
Úprava výplní
proti náletu ptáků
Na transparentních výplních protihlukových stěn je nezbytné zajistit účinné opatření pro ochranu ptactva. Ke snížení počtu kolizí ptáků s průhlednými výplněmi protihlukových stěn je třeba použít některý z otestovaných a schválených systémů ochrany.
Úpravy schválené dle Tp104 (ŘSD)
- Sytém BIRD GUARD

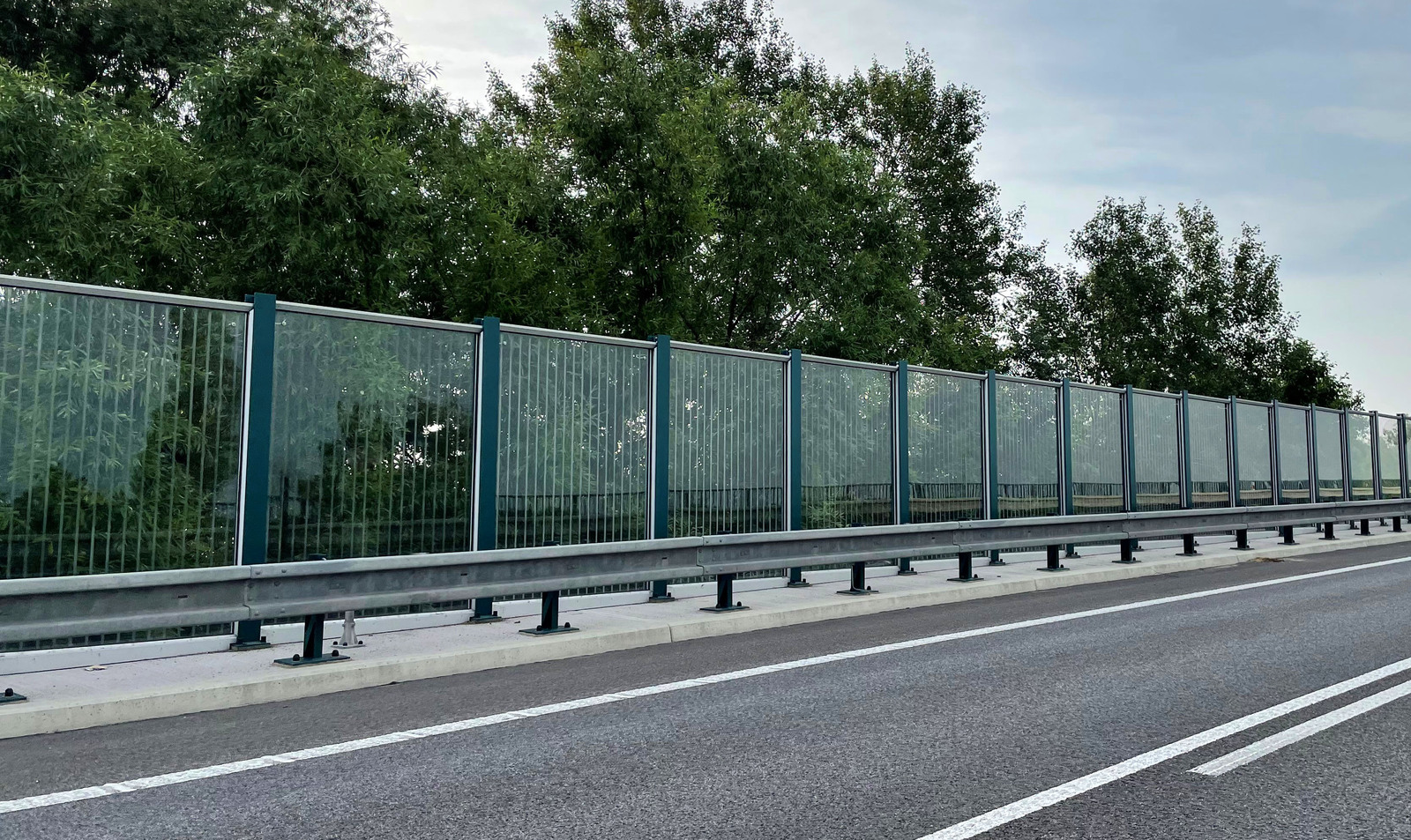

integrované svislé nebo vodorovné černé linky šíře 2 mm v osové rozteči 30 mm, nebo integrované svislé bílé pruhy šíře 20 mm s mezerou 100 mm. - Pískované pruhy
svislé pruhy šíře 20-30 mm s mezerou maximálně 100 mm, vodorovné pruhy šíře 20-30 mm s mezerou maximálně 50 mm.
- Integrovaná černá polyamidová vlákna
svislá nebo vodorovná vlákna průměr 2 mm, rozteč 30 mm integrovaná do materiálu PLEXIGLAS Soundstop GSCC. - Tištěné černé linky
svislé nebo vodorovné černé linky šíře 2 mm, rozteč 30 mm tištěné technologií sítotisku.
Další úpravy proti náletu ptáků

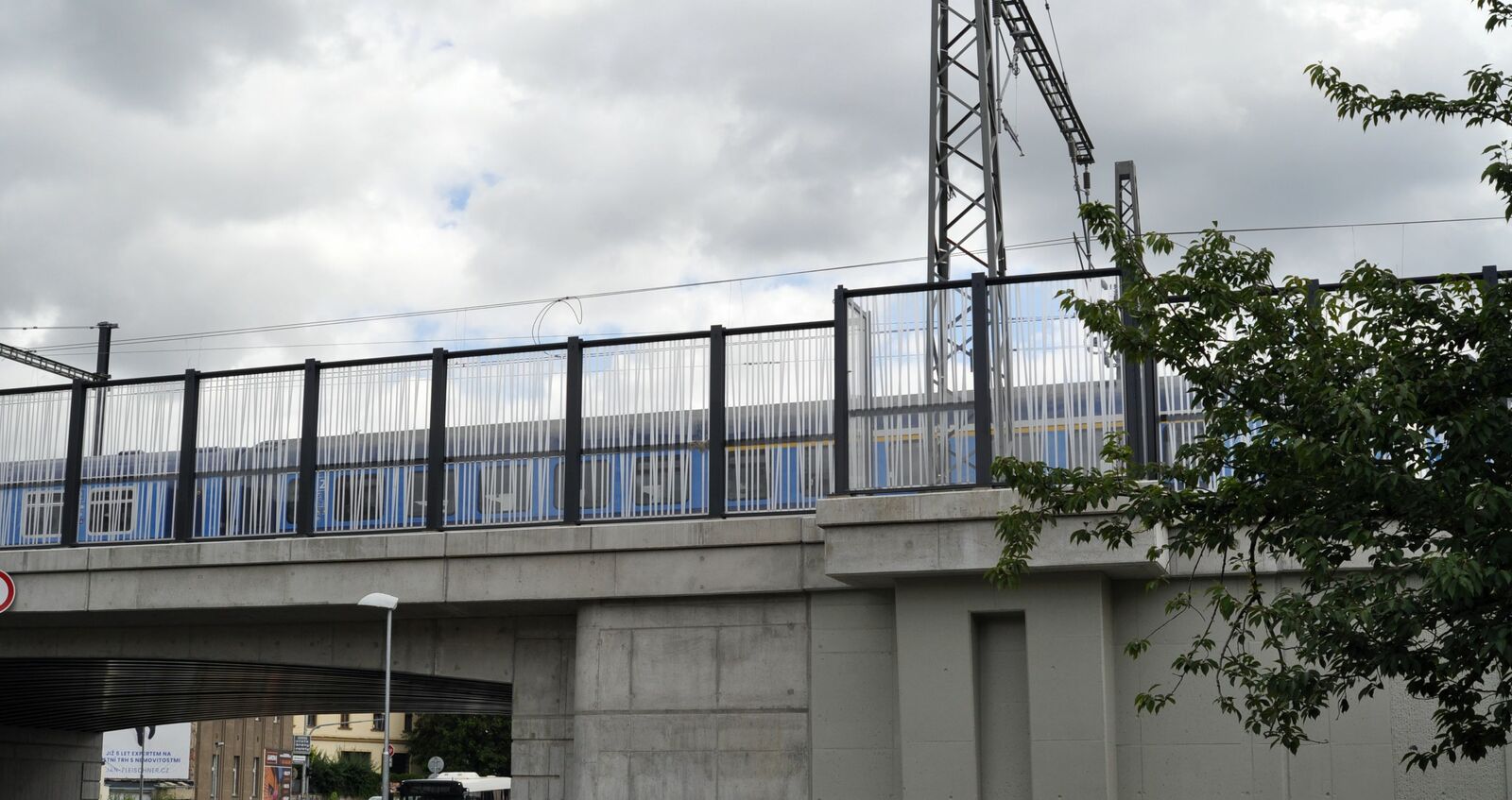

- Pískované pruhy design tráva tzv. „švýcarské šrafování“.

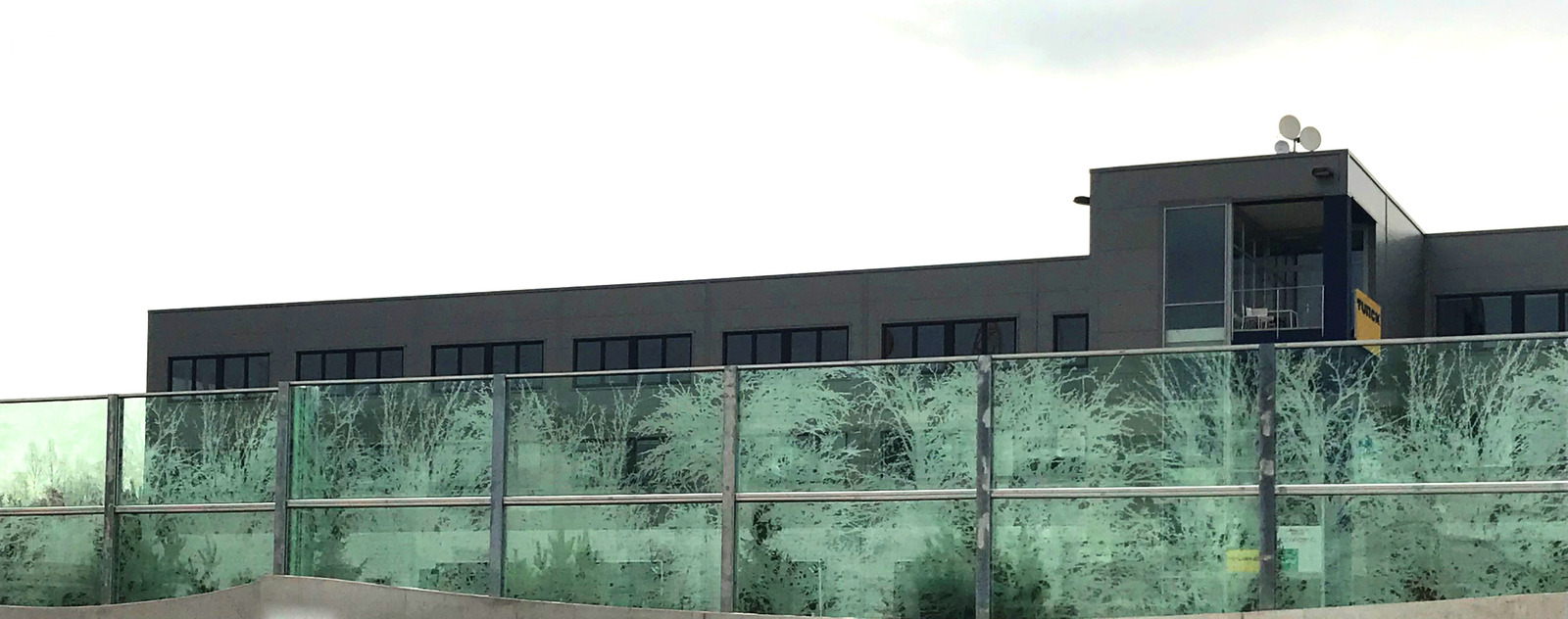

- Gravírované siluety stromů a keřů.
Varovná opatření účinně snižují riziko mortality ptáků při nalétávání do transparentních ploch. Neznačené průhledné desky ptáci nevnímají, a proto dochází k častým kolizím s nimi. Nalepené siluety dravců nejsou dostatečným opatřením ke zviditelněním stěn pro ptáky. Barevné tónování transparentních výplní je dle TP104 doporučené jako podpůrné opatřené k ochraně před nalétáváním ptáků.
Polep pruhů ze samolepících PVC folií je nevhodná a nedostatečná úprava, která může být příčinnou vzniku napěťových trhlin a prasklin, a tím výraznému zkrácení životnosti transparentní výplně. Životnost PVC fólií není srovnatelná s životností materiálu PLEXIGLAS® Soundstop!
Experimentální zkoušky potvrdily, že materiály PLEXIGLAS® Soundstop XT BIRD GUARD s černými horizontálními nebo vertikálními linkami šíře 2 mm, rozteč 30 mm a PLEXIGLAS® Soundstop GSCC s integrovanými černými horizontálními nebo vertikálními polyamidovými vlákny mají nejvyšší účinnost redukce kolizí ptáku s transparentními plochami PHS, při nejmenším podílu zakrytí transparentní plochy ( pouze 6,7% ) a životnost shodnou s životností PHS.
Pískované vodorovné a svislé pruhy byly v rámci experimentu také vyhodnoceny jako vysoce účinné a efektivní opatření s vysokou mírou účinnosti ve snížení mortality ptáků.
Záruky
protihlukových stěn
Stabilita optických vlastností
Propustnost světla
Desky PLEXIGLAS Soundstop XT a GSCC si po celou dobu své živostnosti zachovávají brilantní čirost a vysokou propustnost světla. Hodnota propustnosti světla dle normy DIN 5036 nového materiálu PLEXIGLAS Soundstop v čirém odstínu více než 90%. Výrobce materiálu společnost Röhm, provedl měření propustnosti světla vzorků materiálu PLEXIGLAS Soundstop, který byl 35 let zabudován do konstrukce protihlukové stěny u dopravní komunikace. Tento experiment potvrdil, že u materiálu PLEXIGLAS Soundstop došlo k poklesu hodnoty propustnosti světla za 35 let pouze o 2%. Dle normy DIN 5036 byla naměřena propustnost 88%.
Stabilita mechanických vlastností
Modul pružnosti a pevnosti v tahu
Na rozdíl od ostatních plastů, nedochází u materiálu PLEXIGLAS Soundstop XT a GSCC po dobu živostnosti ke změnám mechanických vlastností. Podle normy ČSN EN ISO 527 je hodnota E-modulu nového materiálu PLEXIGLAS Soundstop minimálně 3100 MPa a pevnost v tahu 65 MPa. Výrobce materiálu společnost Röhm, provedl měření mechanických vlastností vzorků materiálu PLEXIGLAS Soundstop, který byl 10 let zabudován do konstrukce protihlukové stěny u dopravní komunikace. Tento experiment potvrdil stálost mechanických vlastností, protože u materiálu PLEXIGLAS Soundstop došlo po 10 letech k poklesu hodnoty E-modulu pouze na 2800 MPa a poklesu pevnosti v tahu pouze 60 MPa.
Úpravy výplní
proti graffity
Ochrana ptactva
PLEXIGLAS® Soundstop BIRDGUARD
Černé linky nebo bílé pruhy jsou ze spodní strany natištěné na slabou PMMA folii, a při výrobním procesu extruze materiálu je tato folie za tepla zaválcovaná do povrchu desek PLEXIGLAS® Soundstop XT. Díky této unikátní technologii výroby desek je možné garantovat 100% odolnost proti omytí ochranných prvků černých linek nebo bílých proužků při odstraňování graffiti.
Tvrzený povrch
PLEXIGLAS® Soundstop KASI
Tvrzený povrch KASI se vyznačuje vynikající odolností proti povětrnosti, vysokou chemickou odolností a vynikající ochranou proti abrazi, poškrábání a graffiti. Této vlastnosti je docíleno oboustrannou vrstvou ze speciálního tvrzeného silikonu. Povrch vykazuje sníženou přilnavost barev a grafiti je možné z povrchu snadno odstranit.
Neoriginální , dodatečné antigraffiti úpravy desek PLEXIGLAS® Soundstop mohou být aplikovány pouze se souhlasem výrobce RÖHM. Nevhodná dodatečná úprava muže být příčinou napěťových trhlin a prasklin, a tím zkrácením životnosti materiálu.
Čištění plexiskla
účinným čističem GRAFFINET
![plexiclean.jpg](/ir/storage/plexiclean--300x300.jpg)

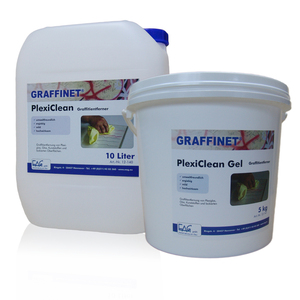

K čištění plexiskla nabízíme speciální čistící prostředky, které jsou velmi šetrné k materiálu a nenaruší jeho optické a mechanické vlastnosti. Čistič Graffinet PlexiClean účinně a šetrně odstraňuje nežádoucí barvy, inkousty, značkovače a fixy z povrchu plexiskla, zároveň je šetrný k životnímu prostředí.
![HZS Liberecký kraj HZS Liberecký kraj](/storage/titan_NewsModule-News/hzs.jpg)
Zkouška průchodnosti
protihlukovou stěnou
V roce 2013 jsme ve spolupráci s HZS Libereckého kraje a firmou Aerolux s.r.o. provedli praktický test průchodnosti protihlukovou stěnou s výplní PLEXIGLAS® SOUNDSTOP XT. Cílem zkoušky bylo zjistit, za jaký čas dokážou hasiči tyto stěny překonat s vybavením běžně umístěným na mobilní požární technice (motorová kotoučová pila, řezné kotouče na kov a rescue kotouče, motorová pila řetězová, nože, pákové nůžky apod.).
Specifické vlastnosti pro použití v PHS
Norma | Jednotka | Hodnota | ||
---|---|---|---|---|
Tloušťka desek / útlum hluku | mm / dB | 12 / 29 | ||
mm / dB | 15 / 30 | |||
mm / dB | 20 / 32 | |||
Odstíny desek | transparentní | čirý, Sky Blue, Steel Blue, Midnight Blue Sea Green, Forest Green, Spring Green, kouřový (Smoky Brown) |
||
netransparentní | Blue Grey, Light Blue, Mint Green | |||
Povrchové úpravy | pískované pruhy, tištěné pruhy, BIRD GUARD * | |||
Reakce na oheň | ČSN EN 13501-1 | třída E | ||
Chování v ohni | ČSN EN 1794-2 (příloha A) | třída 3 | ||
Nebezpečí padajících úlomků | ČSN EN 1794-2 (příloha B) | :2004 třída 3/4 :2011 třída 2 |
* laminovaná PMMA fólie s natištěnými černými pruhy šíře 2mm, rozteč 30mm
Fyzikální vlastnosti
Norma | Jednotka | Hodnota | ||
---|---|---|---|---|
Hustota | ISO 1183 | g/cm3 | 1,19 | |
Tvrdost vtlačením kuličky | ISO 2039-1 | MPa | 235 | |
Absorbce vody (24h, 23 °C, 50% RH) | DIN 53495 | % | 0,2 | |
Smrštivost po formování | % | 0,5 až 0,8 |
Mechanické vlastnosti
Norma | Jednotka | Hodnota | ||
---|---|---|---|---|
Mez pružnosti v tahu | ISO 527-2 | MPa | 70 | |
Poměrné prodloužení při přetržení | ISO 527-2 | % | 4 | |
Modul pružnosti v tahu | ISO 527-2 | MPa | 3200 | |
Modul pružnosti v ohybu | ISO 178 | MPa | 3300 | |
Mez pružnosti v tahu | ISO 178 | MPa | 115 | |
Charpy - zkouška rázové houževnatosti | ISO 179-1 | kJ/m2 | 17 | |
Charpy - zkouška vrubové houževnatosti | ISO 179-1 | kJ/m2 | 2 |
Tepelné vlastnosti
Norma | Jednotka | Hodnota | ||
---|---|---|---|---|
Koeficient lineární tepelné roztažnosti | DIN 53752 | 10-5 x K-1 | 7 | |
Teplota měknutí dle Vicanta (B 50) | ISO 306 | °C | 105 | |
Specifická tepelná kapacita | IEC 1006 | J/gK | 1,47 | |
Tepelná vodivost | DIN 52612 | W/m.K | 0,18 | |
Max. dlouhodobá provozní teplota | °C | 70 | ||
Max. krátkodobá provozní teplota | °C | 90 | ||
Degradační teplota | °C | > 280 |
Optické vlastnosti
Norma | Jednotka | Hodnota | ||
---|---|---|---|---|
Světelná propustnost | DIN 5036-3 | % | 92 | |
Index lomu | DIN 5036-3 | nD | 1,492 |
Elektroizolační vlastnosti
Norma | Jednotka | Hodnota | ||
---|---|---|---|---|
Měrný odpor povrchový | IEC 60093 | Ω | 3.1015 - 3.1016 | |
Měrný objemový odpor | IEC 60093 | Ω.m | 1.1013 - 5.1013 | |
Elektrická pevnost | IEC 60243-1 | kV/mm | 10 | |
Diaelektrická pevnost | DIN 53481 | kV/mm | 30 | |
Faktor rozptylu (50 Hz) | DIN 53483-2 | 0,06 | ||
Faktor rozptylu (1 KHz) | DIN 53483-2 | 0,04 | ||
Faktor rozptylu (1 MHz) | DIN 53483-2 | 0,02 | ||
Relativní permitivita (50 Hz) | DIN 53483-2 | 2,7 | ||
Relativní permitivita (1 KHz) | DIN 53483-2 | 3,1 | ||
Relativní permitivita (1 MHz) | DIN 53483-2 | 2,7 |
Ostatní
- údržba a čištění protihlukových stěn PLEXIGLAS SOUNDSTOP
- Nebezpečí padajících úlomků XT 12 -25 mm EN 1794-2 příloha B (anglicky)
- Technické osvědčení TSUS PLEXIGLAS SOUNDSTOP XT/GSCC
- Čistič plexiskla GRAFFINET PlexiClean
- Vzduchová neprůzvučnost EN 1793-2 PLEXIGLAS SOUNDSTOP 12 – 25 mm (anglicky)
- studie - systémy zamezení nalétávání ptáků (česky)
- studie - systémy zamezení nalétávání ptáků (anglicky)
- článek - systémy zamezení nalétávání ptáků
- zkouška průchodnosti protihlukovou stěnou
