Zámkové panely AkyVer ® PanelTherm
Prvotřídní systém dvojitého zasklení s použitím polykarbonátových zámkových panelů o síle 40 mm s vnitřní 3stěnnou nebo 8stěnnou strukturou. Díky patentovanému systému spojením dvou panelů se vzduchovou mezerou dosahuje systém U hodnoty 0,51 Wm2K. Jedná se tedy o ideální řešení pro projekty s nejvyššími požadavky na tepelnou a akustickou izolaci. Montáž systému PanelTherm je díky systémovým profilům rychlá a jednoduchá, což významně sníží celkové náklady na realizaci.
Výrobce materiálu:
Technický list:
Kontaktujte technického poradce pro toto zboží
Dutinkové desky jsou opatřeny zámkovým systémem pero-drážka, který umožňuje jejich vzájemné spojení. Odolnější vůči otřesům a vibracím a lehčí než skleněné konstrukce.
- vynikající tepelně izolační vlastnosti
- velmi dobrá propustnost světla
- výborná rázová houževnatost
- snadná a rychlá montáž
- dobré chování v ohni (obtížně zápalné podle ČSN EN 13501)
- nerozbitné i při extrémních teplotách
- 10 let záruka
Použití panelů
Použití polykarbonátových panelů je vhodné zejména tam, kde může dojít k poškození skleněných materiálů v důsledku otřesů a vibrací nebo pro prosvětlení konstrukcí, které nejsou schopny odolat vysoké zátěži skleněného materiálu.
- stěny a pásová okna průmyslových, zemědělských a sportovních hal
- prosklení sedlových a shedových světlíků
Akyver PanelTherm®
Nejen zasklení, ale i moderní design!
Pokud jsou použity barevné varianty panelů Akyver PanelTherm®, mohou vzniknout úžasné designové fasády, které splňují vysoké nároky na jejich technické a tepelné vlastnosti, zárověň mohou být originální a krásné. Vždyť i průmyslová hala může zářit barvami!
Využití panelů AkyVer®
Panely AkyVer® mají velmi dobré optické a tepelně-izolační vlastnosti. Díky těmto vlastnostem jsou panely vhodné zejména tam, kde může dojít k poškození skleněných materiálů v důsledků otřesů a vibrací, nebo konstrukcí, které nejsou schopny odolat vysoké zátěži skleněného materiálu (např. rekonsktrukce sportovních a skladových hal, náhrada za skleněné výplně,..)
Montáž panelů
Akyver PanelTherm®

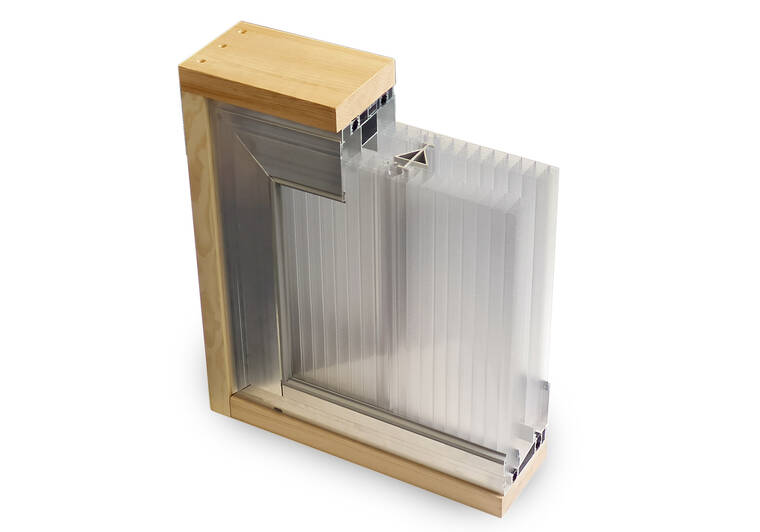

Montáž panelů Akyver PanelTherm® se provádí pomocí originálních hliníkových profilů, které jsou upevněny do stavebního otvoru. Použití kompletního doplňkového hliníkového systému profilů umožňuje velmi rychlou a jednoduchou montáž. Pro utěsnění vnitřní a vnější strany přechodu mezi polykarbonátem a hliníkovým rámem se používá gumové těsnění. Pokud výška panelu přesahuje na základě statického výpočtu doporučený rozměr (viz. Konstrukční kritéria), je nutné uchytit zasklenou plochu pomocí speciálních kotev k vodorovnému paždíku nebo svislému nosnému prvku. Tyto kotvy zapadají do drážky v panelu, která je k tomu určena.
Podrobný návod pro montáž panelů Akyver PanelTherm® naleznete v prospektu ke stažení.
Utěsnění dutinek panelů
V extrémně znečištěných a prašných provozech
se standardně k uzavření dutinek používají speciální hliníkové nebo paropropustné pásky.
V extrémně znečištěných a provozech s vysokým obsahem malých prachových částic (menších než 20 μm) se může stát, že i nepatrné poškození nebo narušení pásky při zacvaknutí panelů v místě spoje pero-drážka může, v kombinaci vakuovým efektem uzavřených dutinek a komínovým efektem v hale, může mít za příčinu postupné usazování prachových částic v dutinkých panelů.
Protože je materiál desek silně staticky nabitý, přitahuje částečky prachu a dalších nečistot, které není možné z dutinek nijak mechanicky odstranit.
Doporučení
Pro utěsnění dutinek panelů v extrémně znečištěných a prašných provozech doporučujeme použít butylovou pásku s hliníkovým nosičem, která má vysokou adhezní schopnost a chrání tak dokonale komůrky před pronikáním prachových částic.
Zároveň doporučujeme utěsnit spáru na vnitřní straně zasklení zámkovými deskami pomocí transparentního neoplenového těsnění, které vyplní prostor spoje mezi zámkovými panely. Při použití neoprenového těsnění se výrazně omezí viditelné množství prachu ve vnitřní drážce spoje zámkových panelů. Těsnění je dostupné pro všechny typy zámkových panelů AKYVER a RODECA.
| AKYVER PANELTHERM 3W | AKYVER PANELTHERM 8W | ||
|---|---|---|---|
| Tloušťka | 130 mm | 130 mm | |
| U hodnota (W/m2 °C) | 0,51 | 0,50 | |
| Hmotnost (g/m2) | 8000 | 8800 | |
| Skladebná šířka (mm) | 600 | 500 | |
| Celková šířka (mm) | 627 | 527 | |
| Délka (mm) | 6000 nebo 7000, na přání | ||
| Barva | čirá nebo opál | ||
| Propustnost světla (%) | čirá 40 | čirá 26 | |
| Útlum hluku | 26 dB | 38 dB | |
Konstrukční kritéria
| AKYVER® PANEL | Výška nad zemí | Počet polí | Plocha střechy nebo stěny | Kraj střechy nebo stěny do 2 m |
|---|---|---|---|---|
| Uzavřená stavba | Od 0 do 8 m (tlak větru 500 N/m2) |
Jedno pole | 2350 mm | 1600 mm |
| Více polí | 2450 mm | 1150 mm | ||
| Od 8 do 20 m (tlak větru 800 N/m2) |
Jedno pole | 1950 mm | 1250 mm | |
| Více polí | 1850 mm | 700 mm | ||
| Otevřená stavba | Od 0 do 8 m (tlak větru 500 N/m2) |
Jedno pole | 1700 mm | 1280 mm |
| Více polí | 1350 mm | 750 mm | ||
| Od 8 do 20 m (tlak větru 800 N/m2) |
Jedno pole | 1340 mm | 1000 mm | |
| Více polí | 850 mm | 450 mm |
