RODECA® PANEL 40
je dutinková deska síly 40 mm s vnitřní strukturou 4W, 4W - MC, 6W, 7W, 10W a 10W - XD. Desky jsou opatřeny zámkovým systémem pero-drážka, který umožňuje jejich vzájemné spojení bez dalších pomocných nosných prvků. Odolnost proti škodlivým účinkům UV záření zajišťuje jednostranná koextrudovaná ochranná vrstva.
Použití panelů RODECA je vhodné zejména tam, kde může dojít k poškození skleněných materiálů v důsledku otřesů a vibrací nebo pro prosvětlení konstrukcí, které nejsou schopny odolat vysoké zátěži skleněného materiálu.
Výrobce materiálu:
Technický list:
Kontaktujte technického poradce pro toto zboží
Dutinkové desky síly 40 mm s vnitřní strukturou S4F, S6F a S7F opatřeny zámkovým systémem pero-drážka, který umožňuje jejich vzájemné spojení. Odolnější vůči otřesům a vibracím a lehčí než skleněné konstrukce.
- vynikající tepelně izolační vlastnosti
- velmi dobrá propustnost světla
- výborná rázová houževnatost
- snadná a rychlá montáž
- dobré chování v ohni (obtížně zápalné podle DIN 4102 -1)
- nerozbitné i při extrémních teplotách
- 10 let záruka
Použití panelů RODECA®
- stěny a pásová okna průmyslových, zemědělských a sportovních hal
- prosklení sedlových a shedových světlíků
Speciální úpravy
- HEATBLOC - úprava redukující IR záření (odráží až 60% IR záření).
- BICOLOR - úprava vytvářející barevný 3D efekt měnící se podle úhlu pohledu a dopadu světla.
RODECA®

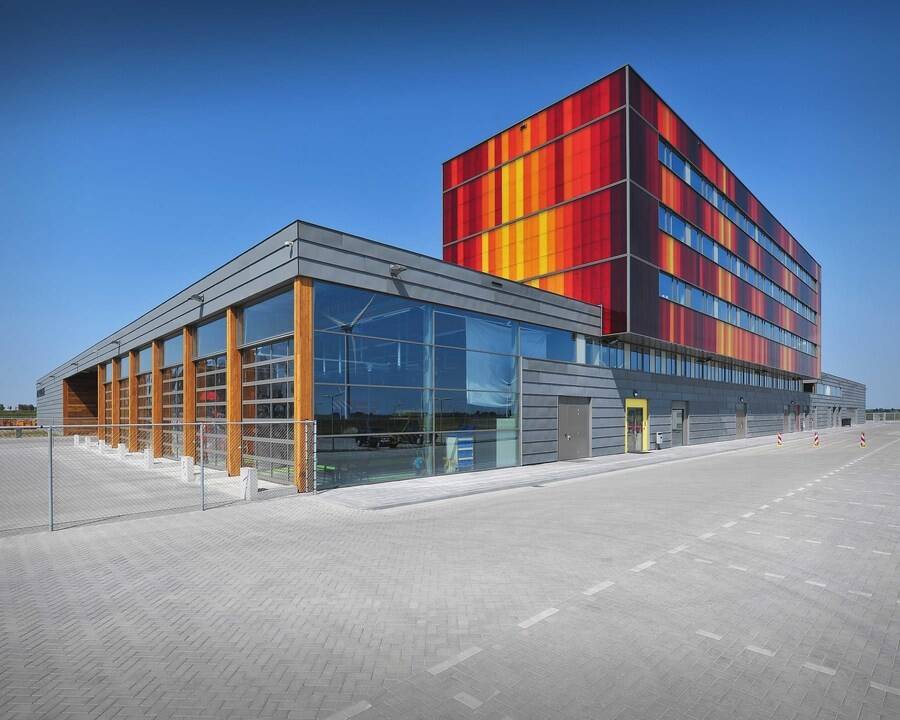

Nejen zasklení, ale i moderní design!
Pokud jsou použity barevné varianty panelů RODECA®, mohou vzniknout úžasné designové fasády, které splňují vysoké nároky na jejich technické a tepelné vlastnosti, zároveň mohou být originální a krásné. Vždyť i průmyslová hala může zářit barvami!
Využití panelů RODECA®
Panely RODECA® mají velmi dobré optické a tepelně-izolační vlastnosti. Díky těmto vlastnostem jsou panely vhodné zejména tam, kde může dojít k poškození skleněných materiálů v důsledků otřesů a vibrací, nebo konstrukcí, které nejsou schopny odolat vysoké zátěži skleněného materiálu (např. rekonsktrukce sportovních a skladových hal, náhrada za skleněné výplně,..)
Montáž panelů RODECA®

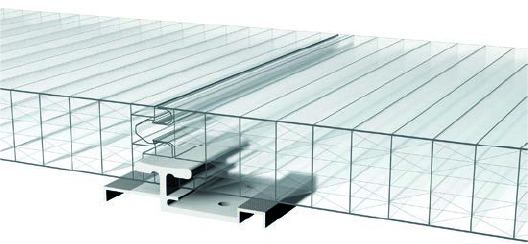

Montáž panelů RODECA® se provádí pomocí originálních hliníkových profilů, které jsou upevněny do stavebního otvoru. Použití kompletního doplňkového hliníkového systému profilů umožňuje velmi rychlou a jednoduchou montáž. Pro utěsnění vnitřní a vnější strany přechodu mezi polykarbonátem a hliníkovým rámem se používá gumové těsnění. Pokud výška panelu přesahuje na základě statického výpočtu doporučený rozměr (viz. Konstrukční kriteria), je nutné uchytit zasklenou plochu pomocí speciálních kotev k vodorovnému paždíku nebo svislému nosnému prvku. Tyto kotvy zapadají do drážky v panelu, která je k tomu určena.
Podrobný návod pro montáž panelů RODECA® naleznete v prospektu ke stažení.
NOVINKA!
Rohové profily RODECA®
Průhledný polykarbonátový profil ECK nabízí jedinečnou příležitost navrhnout nevšední roh budovy. Rohový profil skvěle doplňuje fasádu budov z panelů RODECA. Podrobnější popis naleznete v prospektu ke stažení.
Dům se skleníkem
Chlum u Hořic v Podkrkonoší
Zajímavá realizace rodinného domu se skleníkem v druhém patře. Zastřešení budovy je realizované pomocí našich panelů Rodeca. Konstrukce je často zmiňována v odborných článcích, kde se dozvíte více o stavbě.
Článek na stavbaweb.cz
Utěsnění dutinek panelů
V extrémně znečištěných a prašných provozech
se standardně k uzavření dutinek používají speciální hliníkové nebo paropropustné pásky.
V extrémně znečištěných a provozech s vysokým obsahem malých prachových částic (menších než 20 μm) se může stát, že i nepatrné poškození nebo narušení pásky při zacvaknutí panelů v místě spoje pero-drážka může, v kombinaci vakuovým efektem uzavřených dutinek a komínovým efektem v hale, může mít za příčinu postupné usazování prachových částic v dutinkých panelů.
Protože je materiál desek silně staticky nabitý, přitahuje částečky prachu a dalších nečistot, které není možné z dutinek nijak mechanicky odstranit.
Doporučení
Pro utěsnění dutinek panelů v extrémně znečištěných a prašných provozech doporučujeme použít butylovou pásku s hliníkovým nosičem, která má vysokou adhezní schopnost a chrání tak dokonale komůrky před pronikáním prachových částic.
Zároveň doporučujeme utěsnit spáru na vnitřní straně zasklení zámkovými deskami pomocí transparentního neoplenového těsnění, které vyplní prostor spoje mezi zámkovými panely. Při použití neoprenového těsnění se výrazně omezí viditelné množství prachu ve vnitřní drážce spoje zámkových panelů. Těsnění je dostupné pro všechny typy zámkových panelů AKYVER a RODECA.
| Struktura | 4W | 4W - MC | W6 | W7 | W10 | W10 - XD | |||
|---|---|---|---|---|---|---|---|---|---|
| Počet stěn | 4 | 4 | 6 | 7 | 10 | 10 | |||
| Hmotnost (g/m2) | 4000 | 4000 | 4200 | 4300 | 4400 | 4400 | |||
| Skladebná šířka (mm) | 500 | 500 | 500 | 500 | 500 | 500 | |||
| Délka (mm) * | 6000 nebo 7000 | 6000 nebo 7000 | 6000 nebo 7000 | 6000 nebo 7000 | 6000 nebo 7000 | 6000 nebo 7000 | |||
| Barva ** | čirá opál HEATBLOC |
čirá opál HEATBLOC |
čirá opál HEATBLOC |
čirá opál HEATBLOC |
čirá opál HEATBLOC |
čirá opál HEATBLOC |
|||
| Tepelná stabilita (°C) | -40 až +135 | -40 až +135 | -40 až +135 | -40 až +135 | -40 až +135 | -40 až +135 | |||
| Propustnost světla (%) | čirá | 63 | 69 | 60 | 55 | 48 | 48 | ||
| opál | 28 | 29 | 28 | 25 | 25 | 18 | |||
| U hodnota (W/m2 °C) | 1,45 | 1,5 | 1,15 | 1,05 | 0,99 | 0,99 | |||
| Útlum hluku (dB) | 24 | 24 | 24 | 24 | 24 | 24 | |||
* Další rozměry na objednávku
** HEATBLOC - úprava redukující IR záření

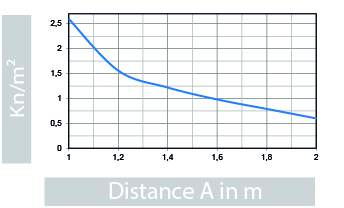

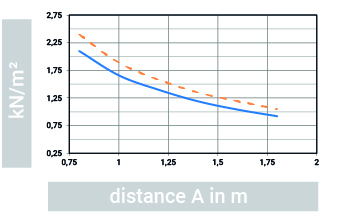

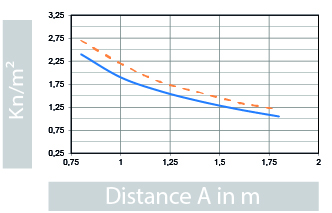

Konstrukční kritéria pro uzavřené stavby
RODECA PANEL 6w
| Výška nad zemí | Počet polí | Plocha střechy nebo stěny | Kraj střechy nebo stěny do 2 m |
|---|---|---|---|
| Od 0 do 8 m (tlak větru 500 N/m2) |

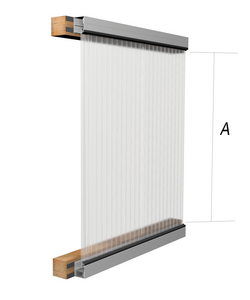

Jedno pole | 2500 mm | 1800 mm |

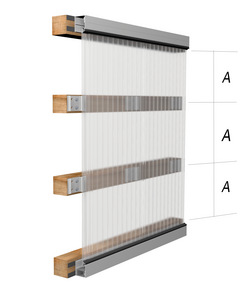

| Více polí | 2450 mm | 1150 mm | |
| Od 8 do 20 m (tlak větru 800 N/m2) |
Jedno pole | 2100 mm | 1400 mm |
| Více polí | 1840 mm | 700 mm | |
| Nad 20 m (tlak větru 1500 N/m2) |
Jedno pole | 1800 mm | 1200 mm |
| Více polí | na požádání | na požádání |
