Svářečka na tupo
RITMO Polyfusion 3

POLYFUSION 3 je pneumatická CNC svářečka deskových materiálů jako jsou plné PVC, PE, PP, PVDF desky a dvoustěnné PE a PP desky. POLYFUSION 3 umožňuje sváry do délky 3 m a tloušťky plné desky 50 mm, dvoustěnné desky 60 mm.

Výrobce:   Výrobce RITMO



Kontaktujte technického poradce pro toto zboží

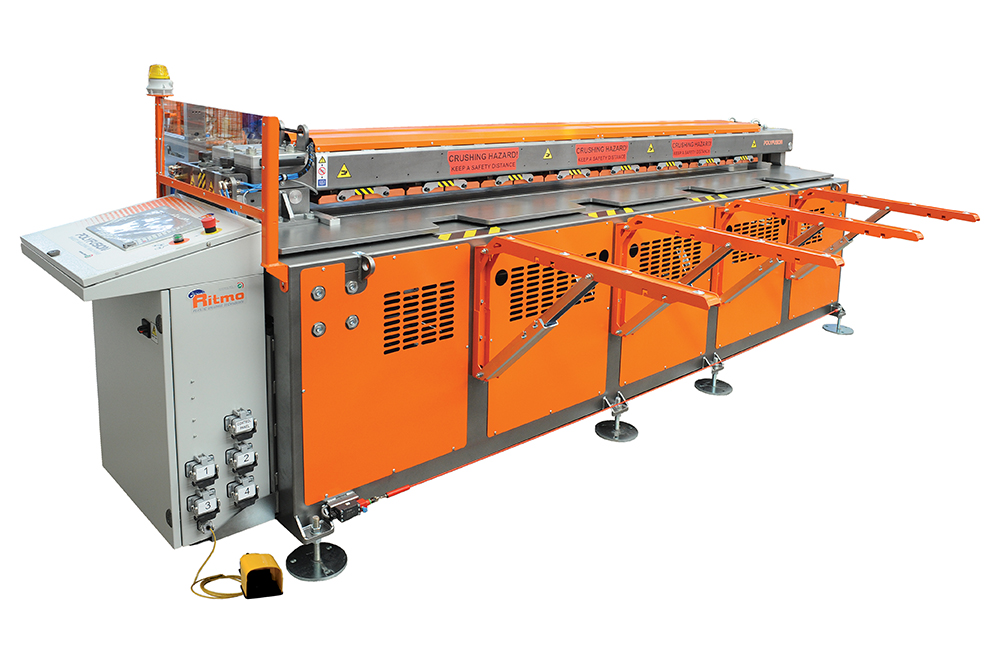

Svářečka na tupo Ritmo POLYFUSION 3

je pneumatická CNC svářečka deskových materiálů jako jsou plné PVC, PE, PP, PVDF desky a dvoustěnné PE a PP desky.

POLYFUSION 3 umožňuje sváry do délky 3 m a tloušťky plné desky 50 mm, dvoustěnné desky 60 mm.

POLYFUSION 3 vyhovuje standardům svařování DVS 2207 – PE (DVS 2207-1); PP (DVS 2207-11); PVC-U (DVS 2207-12); PVC-C (DVS2207-13); PVDF (DVS 2207-15)

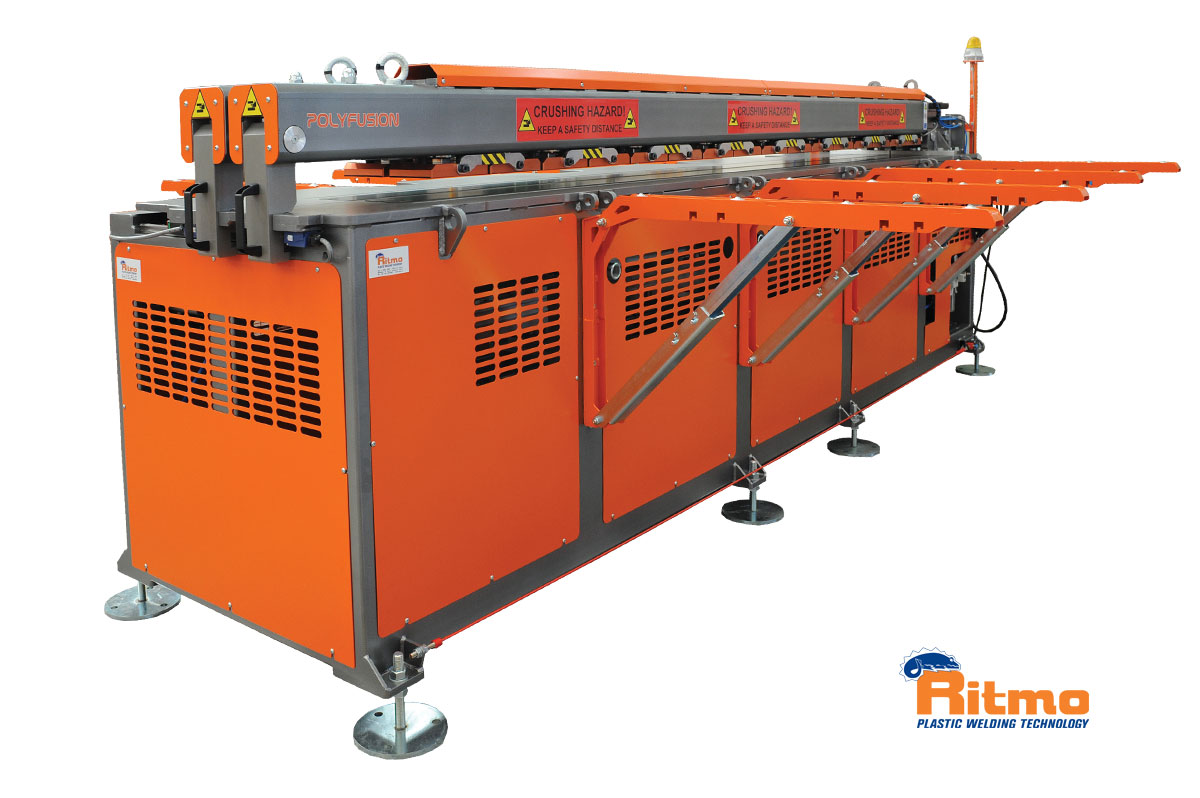

Svarecka na tupo polyfusion 3


Typy svařování

SNADNÉ SVAŘOVÁNÍ

  • Sváry do délky 3 m
  • Vhodné pro svařování desek malých rozměrů
  • Pracovní tlaky:  7 bar - maximálně 9,5 bar

Typ svařování na tupo:

  • horizontální
  • 90° svařování (příslušenství na vyžádání)
  • T svařování (příslušenství na vyžádání)
  • kruhové svařování (příslušenství na vyžádání)




JEDNODUCHÁ OBSLUHA STROJE

  • Uzamykací svorky s vysokou hustotou, které poskytují homogenní rozložení tlaku
  • LED světla v celé oblasti svařování
  • Odstupňovaná měřítka pro nastavení polohy listu
  • Konstantní stabilizační kontrola tlaku
  • Další overboost
  • Neomezené úložiště zpráv o svařování
  • Neomezené ukládání přednastavených parametrů a možnost jejich vyvolání
  • Řízení svařovacích cyklů podle norem nebo přizpůsobitelné

Přednastavené standardy svařování

  • PE (DVS 2207-1)
  • PP (DVS 2207-11)
  • PVC-U (DVS 2207-12)
  • PVC-C (DVS2207-13)
  • PVDF (DVS 2207-15)

Přednastavené parametry dvoustěn na doporučené hodnoty

  • PANELTIM
  • RÖCHLING
  • SIMONA


KVALITNÍ VYBAVENÍ

  • 4 nezávislé svařovací oblasti
  • CNC svařovací cyklus
  • Přednastavení ukládání a vyvolání parametrů
  • Ovládací panel PLC
  • 12” dotykový displej
  • Dálkové ovládání a analýza
  • Diagnostická funkce
  • Upgradovatelný software přes USB

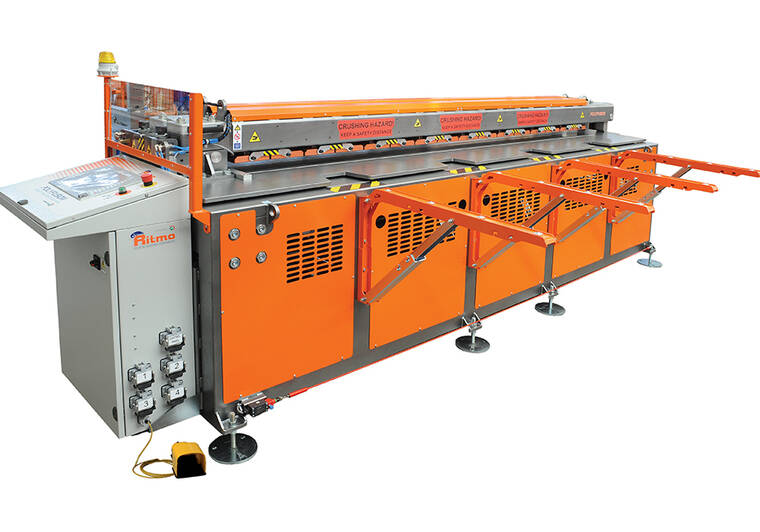

Polyfusion 3

VLASTNOSTI STANDARDNÍ VARIANTY
SVÁŘEČKY POLYFUSION 3





Snadná obsuha

Sklopné boční podpěry s ložiskovými kuličkami pro snadný pohyb desky

LED osvětlení

LED světla přes celou oblast svařování

Volitelné doplňky

Široká škála volitelných doplňků a příslušenství pro rozšíření jeho funkčnosti





Homogenní rozložení tlaku

Uzamykací svorky s vysokou hustotou: poskytují homogenní rozložení tlaku schopné zastavit desky velké i tenké tloušťky a pracovat s dlouhými nebo krátkými desky

Snadná práce s daty

Vnitřní paměť pro neomezený počet jweldů. Stažení zprávy ve formátu CSV. USB port. Neomezené přednastavení svařování (přizpůsobené nebo preferované), které lze snadno vyvolat.

PLC ovládací panel

Ovládací panel PLC umožňuje operátorovi rychle naprogramovat pracovní cyklus pomocí intuitivní dotykové obrazovky






Systém „Adjusty“

Systém „Adjusty“ automaticky nastavuje vzdálenost mezi topnou deskou a hranou stroje podle tloušťky svařované desky. U tenkých desek systém umožňuje svařování bez překrývání, zatímco u silných desek je zaručen dostatek místa pro patku.

Systém Ritmo „AirPlus“

Nový systém Ritmo „AirPlus“ umožňuje dokončit svařovací cyklus i v případě neočekávané poruchy přívodu vzduchu do vaší budovy





TECHNICKÉ PARAMETRY

Materiály PE/PP/PVC-C, PVC-U, PVDF
Max. pracovní šířka 3050 mm
Max. svařitelná tloušťka plné desky 3 ÷ 50 mm
Max. svařitelná tloušťka dvoustěnné desky 60 mm
Typy svařování Horizontální, Kruhové*, 90°, T
Napájení 400 V
Max. příkon 11500W
Pneumatický posuv 7 bar kapacita= 300 l/min
Paměť Bez omezení
Formát zprávy CSV
Přednastavené cykly Ano
Hmotnost 2550
Rozměry (rozložené držáky) 4307 x 2673 x 1508 mm
Svařování kruhové


* Minimální průměr se vypočítá na základě geometrických charakteristik stroje. Rozsah vyráběných průměrů a jejich tloušťka jsou vázány na použití vnějších systémů jako mostové jeřáby, vysokozdvižné vozíky atd. a přípustné namáhání vnějších vláken materiálu. Další informace v tomto ohledu naleznete v materiálovém listu výrobce.



Kruhové svařování
příklad svářečka POLYFUSION 4



Srovnání svářeček na tupo RITMO


  POLYFUSION
2-25

(manuální)
POLYFUSION
3

(pneumatická)
POLYFUSION
4

(pneumatická)
POLYFUSION
3-30

(hydraulická)
POLYFUSION
3-50

(hydraulická)
Min. svařitelná tloušťka desky 3 mm 3 mm 3 mm 3 mm 3 mm
Max. svařitelná tloušťka desky 25 mm 50 mm 50 mm 30 mm 50 mm
Max. pracovní šířka 2000 mm 3050 mm 4050 mm 3000 mm 3000 mm
Materiály HDPE, PP HDPE, PP, PVC-C, PVC-U, PVDF HDPE, PP, PVC-C, PVC-U, PVDF HDPE, PP, PVC HDPE, PP, PVC
Svařování dvoustěnných desek √ (až 60 mm) √ (až 60 mm)
Horizontální svařování
90° svařování
Kruhové svařování - min. ø 500 mm,
(potřebuje příslušenství na vyžádání)
min. ø 500 mm,
(potřebuje příslušenství na vyžádání)
min. ø 500 mm,
(potřebuje příslušenství na vyžádání)
min. ø 700 mm,
(potřebuje příslušenství na vyžádání)
Uzamykací svorky desky mechanické manuální pneumatické pneumatické hydraulické hydraulické
Zamykání při 90° svařování mechanické pneumatické pneumatické pneumatické pneumatické
Přizpůsobitelný ovládací panel - - - -
Zvedání topného panelu mechanické manuální automatické automatické automatické automatické
Svařovací systém manuální hydraulický CNC CNC CNC CNC
Přednastavitelné vlastní svařovací cykly -
Formát zprávy - CSV CSV PDF PDF
Paměť - neomezená neomezená 4000 reportů 4000 reportů
Display - LCD 12" LCD 12" LCD LCD
