Svářečka na tupo
RITMO Polyfusion 3-50
POLYFUSION 3-50 je CNC automatický svařovací stroj na tupo, vhodný pro svařování termoplastických desek z HDPE, PP, PVC, PVDF. POLYFUSION 3-50 vám kromě horizontálního svařování umožňuje provádět různé typy svarů jako kruhové a 90° díky speciálnímu příslušenství dostupnému na vyžádání.
Výrobce:
Kontaktujte technického poradce pro toto zboží

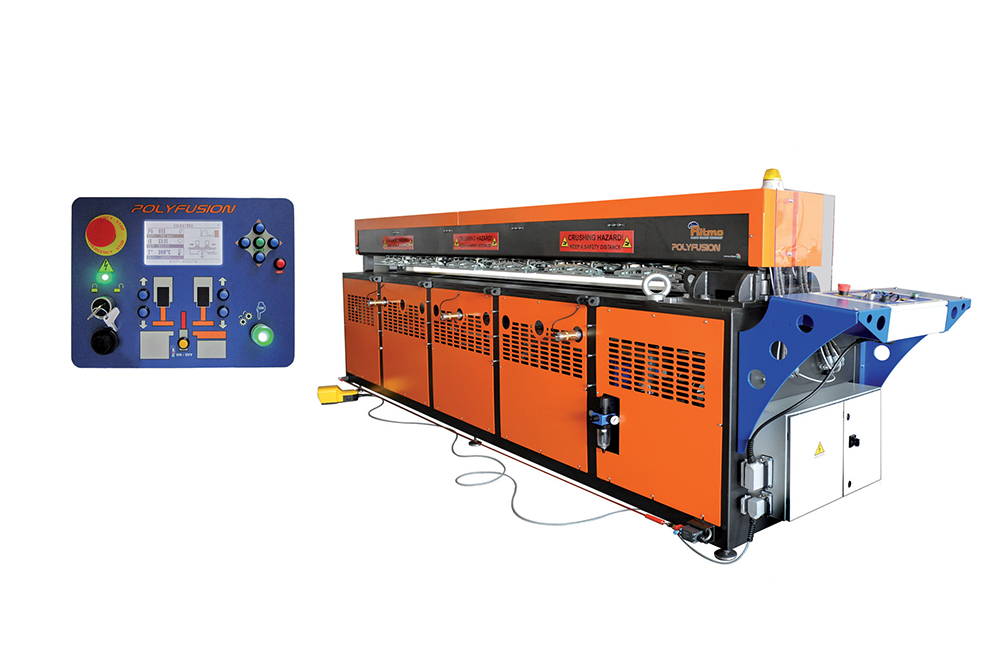

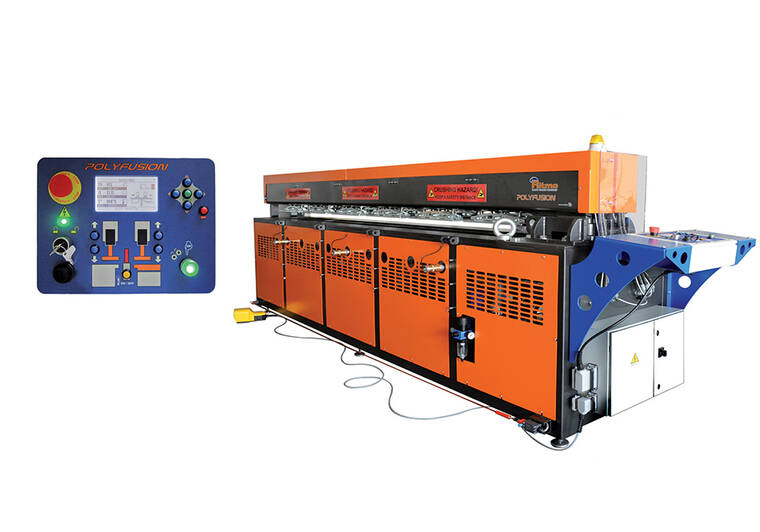

Svářečka na tupo Ritmo POLYFUSION 3-50
je CNC automatický svařovací stroj na tupo, vhodný pro svařování termoplastických desek z HDPE, PP, PVC, PVDF.
POLYFUSION 3-50 vám kromě horizontálního svařování umožňuje provádět různé typy svarů jako kruhové a 90° díky speciálnímu příslušenství dostupnému na vyžádání.
Horizontální

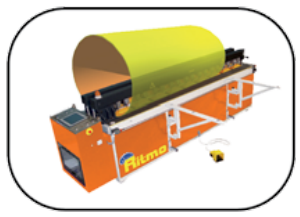

Kruhové
90 stupňů
Ovládací panel
Stroj je vybaven ovládacím panelem, který umožňuje snadné a bezpečné nastavení a provedení celého svařovacího procesu.
Kvalita, výkon
Svařovací stroj na tupo je schopen svařovat i dvoustěnné HDPE, PE a PP plechy. Stroj může pracovat v souladu s D.V.S. 2207.
Ukládání svařovacích cyklů
Dle potřeby uživatele je možné zadat druh materiálu a rozměr termoplastové desky. Je možné přednastavit 15 přizpůsobených svařovacích cyklů. Každý svařovací cyklus je automaticky uložen do paměti (4000 svařovacích cyklů) a je možné jej uložit i na USB paměťové zařízení.
Svařitelná délka až 3 m
Tloušťka svařitelného plastu: 3 ÷ 50 mm (maximální tloušťka může být svařována s materiály, které vyžadují maximální svařovací tlak ne vyšší než 0,17 N/mm2). Max. svařitelná délka: 3000 mm.
TECHNICKÉ PARAMETRY
| Materiály | HDPE/PP/PVDF/PVC |
| Max. pracovní šířka | 3000 mm |
| Min. svařitelná tloušťka | 3 mm |
| Max. svařitelná tloušťka | 50 mm |
| Typy svařování | Horizontální, Kruhové*, 90° |
| Napájení | 400 V |
| Max. příkon | 12500W |
| Pneumatický posuv (pro 90° svařování) | Nádrž 1000 lt – 0,78 m3/h při 6 bar kompresoru |
| Paměť | 4000 svařovacích cyklů |
| Formát zprávy | |
| Přednastavené cykly | 15 |
| Rozměry (složené držáky) | 4200 x 1540 x 840 mm |
| Rozměry (rozložené držáky) | 4200 x 1540 x 1960 mm |
* Minimální průměr se vypočítá na základě geometrických charakteristik stroje. Rozsah vyráběných průměrů a jejich tloušťka jsou vázány na použití vnějších systémů jako mostové jeřáby, vysokozdvižné vozíky atd. a přípustné namáhání vnějších vláken materiálu. Další informace v tomto ohledu naleznete v materiálovém listu výrobce.
Srovnání svářeček na tupo RITMO
| POLYFUSION 2-25 (manuální) |
POLYFUSION 3 (pneumatická) |
POLYFUSION 4 (pneumatická) |
POLYFUSION 3-30 (hydraulická) |
POLYFUSION 3-50 (hydraulická) |
|
|---|---|---|---|---|---|
| Min. svařitelná tloušťka desky | 3 mm | 3 mm | 3 mm | 3 mm | 3 mm |
| Max. svařitelná tloušťka desky | 25 mm | 50 mm | 50 mm | 30 mm | 50 mm |
| Max. pracovní šířka | 2000 mm | 3050 mm | 4050 mm | 3000 mm | 3000 mm |
| Materiály | HDPE, PP | HDPE, PP, PVC-C, PVC-U, PVDF | HDPE, PP, PVC-C, PVC-U, PVDF | HDPE, PP, PVC | HDPE, PP, PVC |
| Svařování dvoustěnných desek | √ | √ (až 60 mm) | √ (až 60 mm) | √ | √ |
| Horizontální svařování | √ | √ | √ | √ | √ |
| 90° svařování | √ | √ | √ | √ | √ |
| Kruhové svařování | - | min. ø 500 mm, (potřebuje příslušenství na vyžádání) |
min. ø 500 mm, (potřebuje příslušenství na vyžádání) |
min. ø 500 mm, (potřebuje příslušenství na vyžádání) |
min. ø 700 mm, (potřebuje příslušenství na vyžádání) |
| Uzamykací svorky desky | mechanické manuální | pneumatické | pneumatické | hydraulické | hydraulické |
| Zamykání při 90° svařování | mechanické | pneumatické | pneumatické | pneumatické | pneumatické |
| Přizpůsobitelný ovládací panel | √ | - | - | - | - |
| Zvedání topného panelu | mechanické manuální | automatické | automatické | automatické | automatické |
| Svařovací systém | manuální hydraulický | CNC | CNC | CNC | CNC |
| Přednastavitelné vlastní svařovací cykly | - | √ | √ | √ | √ |
| Formát zprávy | - | CSV | CSV | ||
| Paměť | - | neomezená | neomezená | 4000 reportů | 4000 reportů |
| Display | - | LCD 12" | LCD 12" | LCD | LCD |
