Svářečka na tupo
RITMO Polyfusion 4
POLYFUSION 4 je pneumatická CNC svářečka deskových materiálů jako jsou plné PVC, PE, PP, PVDF desky a dvoustěnné PE a PP desky. POLYFUSION 3 umožňuje sváry do délky 4 m a tloušťky plné desky 50 mm, dvoustěnné desky 60 mm.
Výrobce:
Kontaktujte technického poradce pro toto zboží

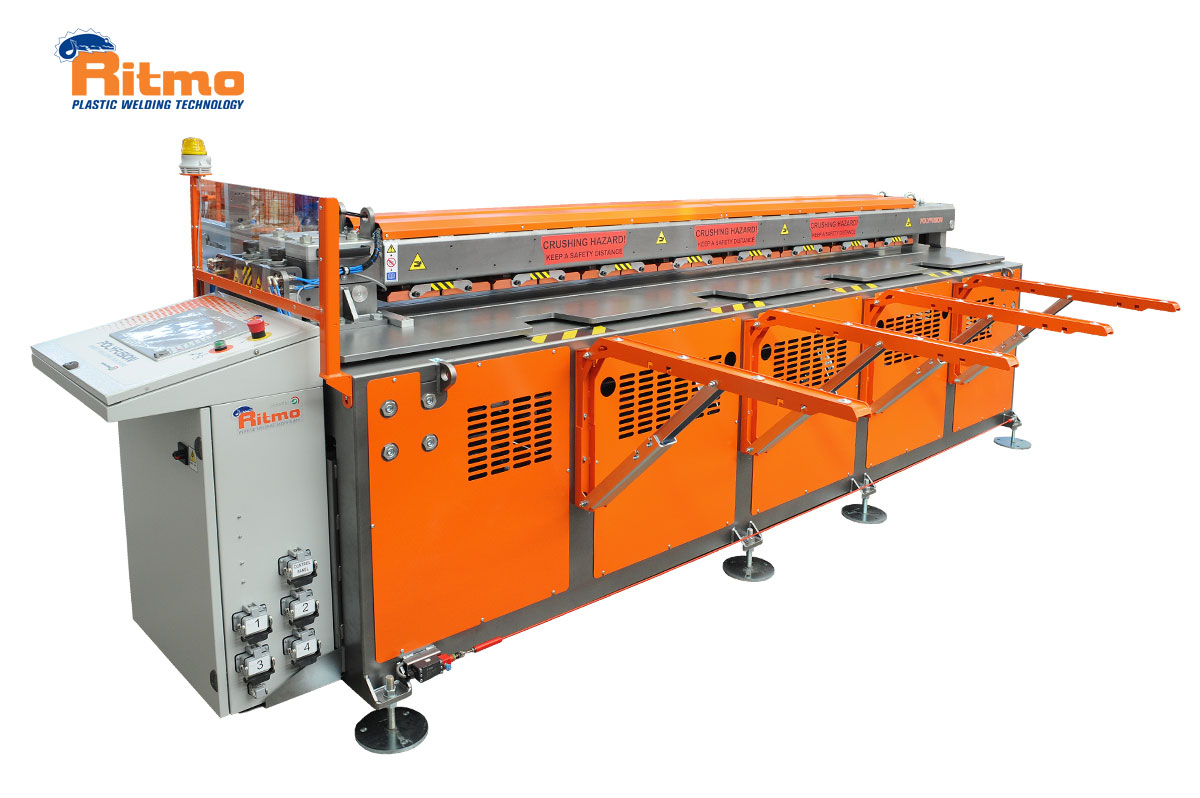

Svářečka na tupo Ritmo POLYFUSION 4
je pneumatická CNC svářečka deskových materiálů jako jsou plné PVC, PE, PP, PVDF desky a dvoustěnné PE a PP desky.
POLYFUSION 4 umožňuje sváry do délky 4 m a tloušťky plné desky 50 mm, dvoustěnné desky 60 mm.
POLYFUSION 4 vyhovuje standardům svařování DVS 2207 – PE (DVS 2207-1); PP (DVS 2207-11); PVC-U (DVS 2207-12); PVC-C (DVS2207-13); PVDF (DVS 2207-15)
SNADNÉ SVAŘOVÁNÍ
- Sváry do délky 4 m
- Vhodné pro svařování desek malých rozměrů
- Pracovní tlaky: 7 bar - maximálně 9,5 bar
Typ svařování na tupo:
- horizontální

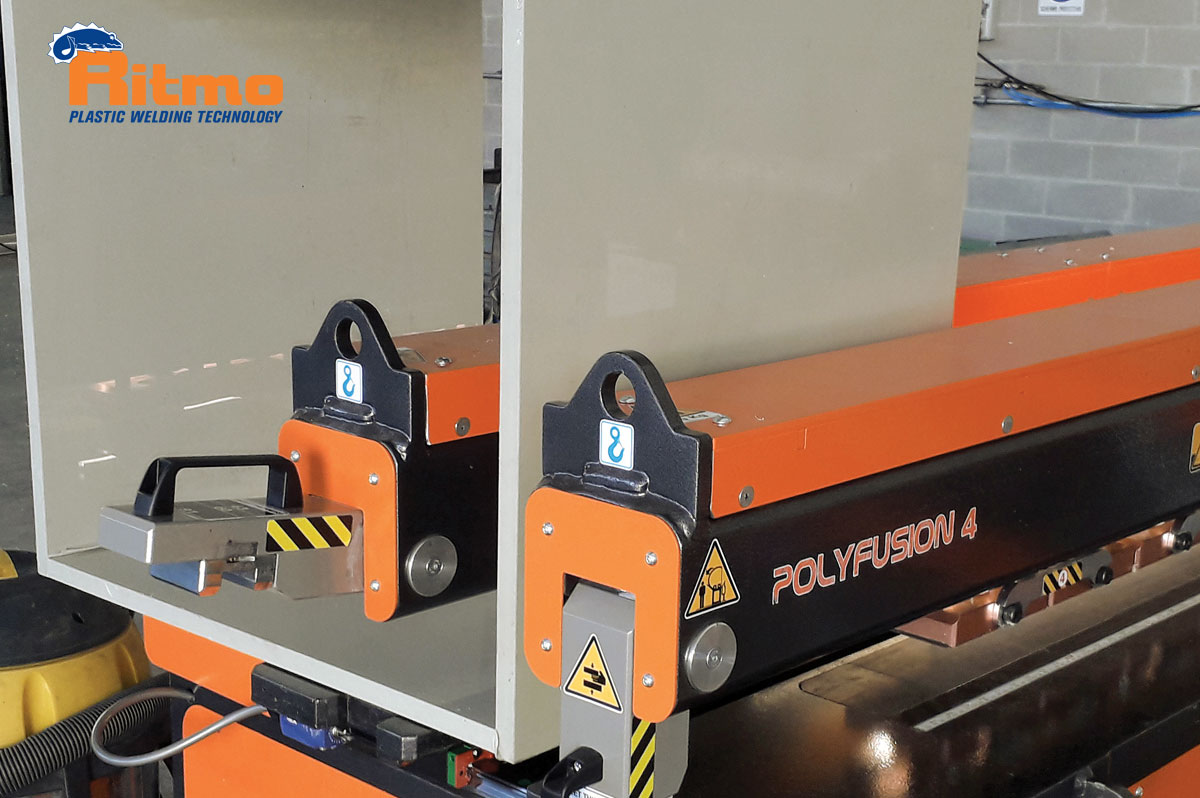

- 90° svařování (příslušenství na vyžádání)
- T svařování (příslušenství na vyžádání)
- kruhové svařování (příslušenství na vyžádání)
JEDNODUCHÁ OBSLUHA STROJE
- Uzamykací svorky s vysokou hustotou, které poskytují homogenní rozložení tlaku
- LED světla v celé oblasti svařování
- Odstupňovaná měřítka pro nastavení polohy listu
- Konstantní stabilizační kontrola tlaku
- Další overboost
- Neomezené úložiště zpráv o svařování
- Neomezené ukládání přednastavených parametrů a možnost jejich vyvolání
- Řízení svařovacích cyklů podle norem nebo přizpůsobitelné
Přednastavené standardy svařování
- PE (DVS 2207-1)
- PP (DVS 2207-11)
- PVC-U (DVS 2207-12)
- PVC-C (DVS2207-13)
- PVDF (DVS 2207-15)
Přednastavené parametry dvoustěn na doporučené hodnoty
- PANELTIM
- RÖCHLING
- SIMONA
KVALITNÍ VYBAVENÍ
- 4 nezávislé svařovací oblasti
- CNC svařovací cyklus
- Přednastavení ukládání a vyvolání parametrů
- Ovládací panel PLC
- 12” dotykový displej
- Dálkové ovládání a analýza
- Diagnostická funkce
- Upgradovatelný software přes USB
VLASTNOSTI STANDARDNÍ VARIANTY
SVÁŘEČKY POLYFUSION 4
Snadná obsuha
Sklopné boční podpěry s ložiskovými kuličkami pro snadný pohyb desky
LED osvětlení
LED světla přes celou oblast svařování
Volitelné doplňky
Široká škála volitelných doplňků a příslušenství pro rozšíření jeho funkčnosti. Např. dodatečný overboost.
Homogenní rozložení tlaku
Uzamykací svorky s vysokou hustotou: poskytují homogenní rozložení tlaku schopné zastavit desky velké i tenké tloušťky a pracovat s dlouhými nebo krátkými desky
Snadná práce s daty
Vnitřní paměť pro neomezený počet jweldů. Stažení zprávy ve formátu CSV. USB port. Neomezené přednastavení svařování (přizpůsobené nebo preferované), které lze snadno vyvolat.
PLC ovládací panel
Ovládací panel PLC umožňuje operátorovi rychle naprogramovat pracovní cyklus pomocí intuitivní dotykové obrazovky
Systém „Adjusty“
Systém „Adjusty“ automaticky nastavuje vzdálenost mezi topnou deskou a hranou stroje podle tloušťky svařované desky. U tenkých desek systém umožňuje svařování bez překrývání, zatímco u silných desek je zaručen dostatek místa pro patku.
Systém Ritmo „AirPlus“
Nový systém Ritmo „AirPlus“ umožňuje dokončit svařovací cyklus i v případě neočekávané poruchy přívodu vzduchu do vaší budovy
TECHNICKÉ PARAMETRY
| Materiály | PE/PP/PVC-C, PVC-U, PVDF |
| Max. pracovní šířka | 4050 mm |
| Max. svařitelná tloušťka plné desky | 3 ÷ 50 mm |
| Max. svařitelná tloušťka dvoustěnné desky | 60 mm |
| Typy svařování | Horizontální, Kruhové*, 90°, T |
| Napájení | 400 V |
| Max. příkon | 13600W |
| Pneumatický posuv | 7 bar kapacita= 300 l/min |
| Paměť | Bez omezení |
| Formát zprávy | CSV |
| Přednastavené cykly | Ano |
| Hmotnost | 3200 |
| Rozměry (rozložené držáky) | 5320 x 2673 x 1508 mm |
* Minimální průměr se vypočítá na základě geometrických charakteristik stroje. Rozsah vyráběných průměrů a jejich tloušťka jsou vázány na použití vnějších systémů jako mostové jeřáby, vysokozdvižné vozíky atd. a přípustné namáhání vnějších vláken materiálu. Další informace v tomto ohledu naleznete v materiálovém listu výrobce.

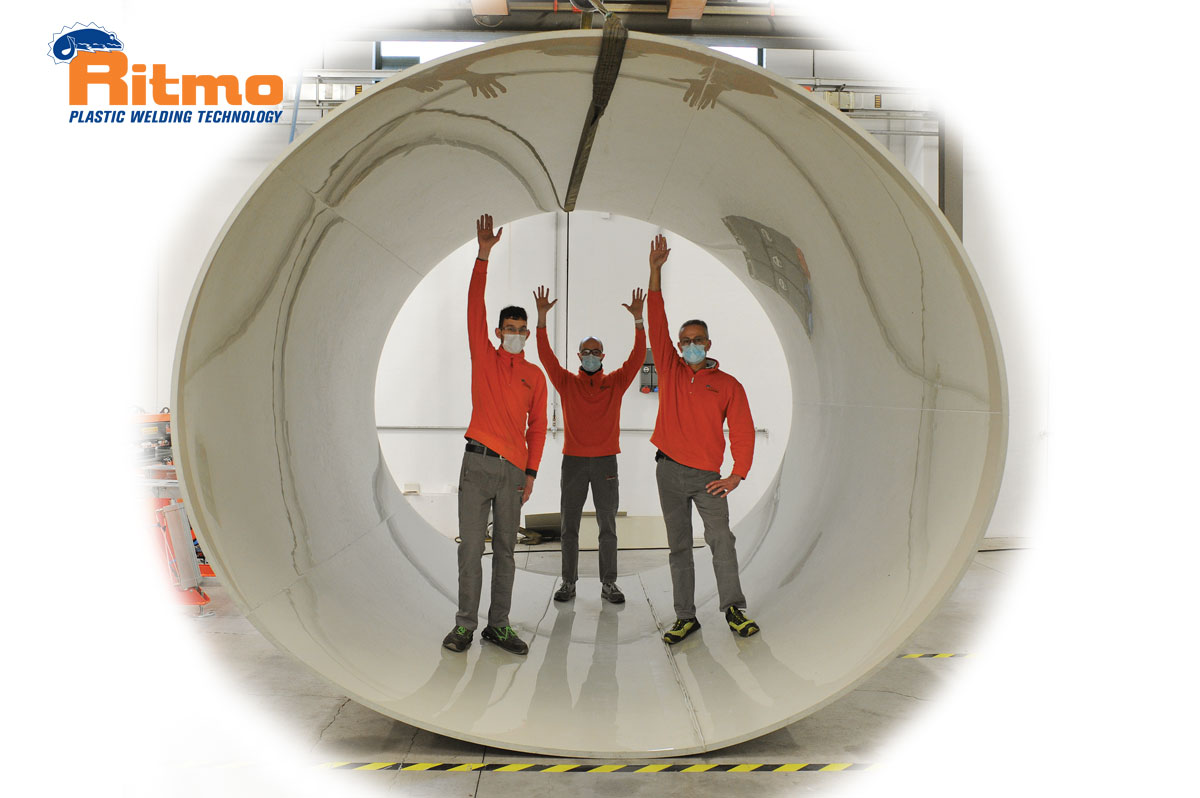

Kruhové svařování
příklad svářečka POLYFUSION 4
Srovnání svářeček na tupo RITMO
| POLYFUSION 2-25 (manuální) |
POLYFUSION 3 (pneumatická) |
POLYFUSION 4 (pneumatická) |
POLYFUSION 3-30 (hydraulická) |
POLYFUSION 3-50 (hydraulická) |
|
|---|---|---|---|---|---|
| Min. svařitelná tloušťka desky | 3 mm | 3 mm | 3 mm | 3 mm | 3 mm |
| Max. svařitelná tloušťka desky | 25 mm | 50 mm | 50 mm | 30 mm | 50 mm |
| Max. pracovní šířka | 2000 mm | 3050 mm | 4050 mm | 3000 mm | 3000 mm |
| Materiály | HDPE, PP | HDPE, PP, PVC-C, PVC-U, PVDF | HDPE, PP, PVC-C, PVC-U, PVDF | HDPE, PP, PVC | HDPE, PP, PVC |
| Svařování dvoustěnných desek | √ | √ (až 60 mm) | √ (až 60 mm) | √ | √ |
| Horizontální svařování | √ | √ | √ | √ | √ |
| 90° svařování | √ | √ | √ | √ | √ |
| Kruhové svařování | - | min. ø 500 mm, (potřebuje příslušenství na vyžádání) |
min. ø 500 mm, (potřebuje příslušenství na vyžádání) |
min. ø 500 mm, (potřebuje příslušenství na vyžádání) |
min. ø 700 mm, (potřebuje příslušenství na vyžádání) |
| Uzamykací svorky desky | mechanické manuální | pneumatické | pneumatické | hydraulické | hydraulické |
| Zamykání při 90° svařování | mechanické | pneumatické | pneumatické | pneumatické | pneumatické |
| Přizpůsobitelný ovládací panel | √ | - | - | - | - |
| Zvedání topného panelu | mechanické manuální | automatické | automatické | automatické | automatické |
| Svařovací systém | manuální hydraulický | CNC | CNC | CNC | CNC |
| Přednastavitelné vlastní svařovací cykly | - | √ | √ | √ | √ |
| Formát zprávy | - | CSV | CSV | ||
| Paměť | - | neomezená | neomezená | 4000 reportů | 4000 reportů |
| Display | - | LCD 12" | LCD 12" | LCD | LCD |
